Tytanowa rura 38 mm do 89 mm Gr2 dużej średnicy

Tytanowa rura 38 mm do 89 mm Gr2 o dużej średnicy

Od 38 mm wzwyż rura przestaje być elementem o małej średnicy i staje się elementem rury. Ścianka jest cięższa, proste odcinki są dłuższe, waga na metr jest liczona w kilogramach zamiast gramów, a problemy przesuwają się z czystości otworu na mimośrodowość, prostoliniowość i obsługę. Ta strona obejmuje pięć rozmiarów, które stanowią większość zapotrzebowania na Gr2 o dużej średnicy, co jest osiągalne w każdym z nich i jak określa się wersję z gięciem w kształcie litery U.

Seria rozmiarów o dużej średnicy

38 mm1,5 do 4 mm1,020 kg na m przy 2 mm50,8 mm1,5 do 5 mm1,383 kg na m przy 2 mm63,5 mm2 do 5 mm2,161 kg na m przy 2,5 mm76 mm2 do 6 mm3,103 kg na m przy 3 mm89 mm2 do 6 mm3,655 kg na m przy 3 mm

Wagi sprawiają, że rura o dużej średnicy jest decyzją logistyczną, a także metalurgiczną. Pojedynczy odcinek 6 m o średnicy 89 mm i grubości 3 mm waży około 22 kg, więc skrzynia, podnośnik i transport są częścią wyceny, a polerowane wykończenie musi przetrwać podróż, a także warsztat polerowania. Zwój nie jest opcją w tym rozmiarze: rura jest dostarczana prosto, w stałych długościach, z kwadratowymi i zabezpieczonymi końcami.

Co się zmienia powyżej 50 mm

Mimośrodowość ścianki jest pierwszą rzeczą do uzgodnienia. Rura bez szwu jest przebijana i walcowana, a otwór ma tendencję do odchylania się od środka w miarę wzrostu średnicy, więc ścianka mierzona w jednym punkcie może być znacznie powyżej ścianki mierzonej naprzeciwko. 10-procentowa mimośrodowość na ściance 3 mm wynosi 0,3 mm, co wystarcza do zmiany ciśnienia znamionowego i dopasowania w płycie rurowej, więc maksymalna mimośrodowość powinna znaleźć się w specyfikacji, a nie w uwadze. Prostoliniowość jest druga: rura o dużej średnicy jest prostowana na prasie lub prostownicy rolkowej, a 1 mm na metr jest realistycznym wymogiem, podczas gdy 0,5 mm na metr szybko zwiększa koszty.

Gięcia w kształcie litery U w dużej średnicy

Gięcie w kształcie litery U w rurze 76 lub 89 mm jest formowane na gorąco lub z trzpieniem, ponieważ ścianka inaczej zapadłaby się po wewnętrznej stronie gięcia. Minimalny promień linii środkowej jest zazwyczaj dwukrotnością średnicy zewnętrznej, z możliwością 1,5-krotności w giętarce trzpieniowej kosztem większego rozcieńczenia na ekstradosie. Na rysunku podane są trzy ograniczenia: rozcieńczenie ścianki, zazwyczaj maksymalnie 15%; owalność, zazwyczaj maksymalnie 8%; oraz długość stycznej na każdym końcu, która musi być wystarczająco długa do połączenia z płytą rurową i do zacisku giętarki. Po uformowaniu gięcie jest poddawane obróbce cieplnej w Gr2 w celu przywrócenia stanu wyżarzonego, ponieważ obróbka na zimno w tym rozmiarze jest wystarczająco ciężka, aby zwiększyć twardość i zmniejszyć odporność na korozję w giętym odcinku.

Normy i testy

Rura bez szwu o dużej średnicy jest zamawiana zgodnie z ASTM B338, a rura spawana zgodnie z ASTM B861, a w obu przypadkach zamówienie powinno zawierać nazwę testu. Test hydrostatyczny przy 1,5-krotności ciśnienia projektowego jest normalny dla zastosowań ciśnieniowych, test prądów wirowych zgodnie z ASTM E426 jest stosowany tam, gdzie rura wchodzi do wymiennika ciepła, a test ultradźwiękowy jest dodawany tam, gdzie ścianka jest zbyt ciężka, aby prądy wirowe mogły ją rozpoznać. Certyfikat EN 10204 3.1 wiąże rurę z jej numerem wsadu, a dla rury polerowanej certyfikat powinien również podawać stan powierzchni i chropowatość, ponieważ polerowanie odbywa się po ostatniej obróbce cieplnej i nie można go udowodnić na podstawie chemii.

Dopasowanie rury do złączek

Rura o dużej średnicy jest zazwyczaj łączona z kutymi kolankami, trójnikami i kołnierzami, a nie gięta na miejscu. Złączka jest zamawiana według średnicy zewnętrznej, a nie według średnicy nominalnej, ponieważ rura 76 mm nie jest DN 65, a rura 89 mm nie jest DN 80: dwa systemy wymiarują tę samą część inaczej. Następnie harmonogram ścianki musi pasować, w przeciwnym razie spawanie staje się przejściem ze stopniem na otworze, który zatrzymuje produkt i tworzy ogniwo korozyjne. Tam, gdzie rura i złączka pochodzą z różnych młynów, oba certyfikaty są przechowywane z historią linii, aby można było prześledzić połączenie.

Zamawianie rury o dużej średnicy

Zamów według średnicy zewnętrznej, ścianki, gatunku, formy, długości, wykończenia i testu, na przykład 76 mm OD, 3 mm ścianka, Gr2, bez szwu zgodnie z ASTM B338, prosta 6000 mm, trawiona, testowana hydrostatycznie, certyfikat 3.1. Dodaj limity mimośrodowości i prostoliniowości, jeśli rura będzie obrabiana lub rozszerzana, i dodaj rysunek gięcia w kształcie litery U z promieniem, stycznymi i limitem rozcieńczenia, jeśli będzie gięta. W przypadku pierwszego zamówienia poproś o rzeczywistą mapę ścianki jednego odcinka: pojedyncze skanowanie ultradźwiękowe mówi więcej o młynie niż strona tolerancji.

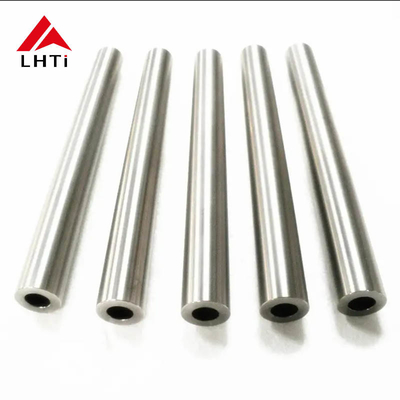

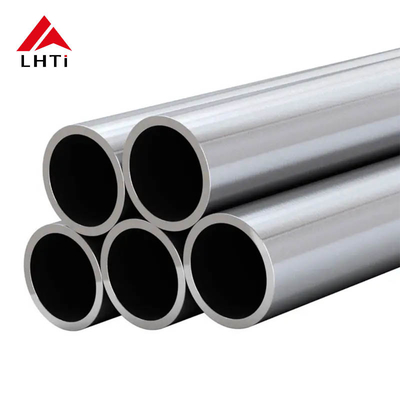

Obrazy produktów
