| Nazwa marki: | LHTi |
| Numer modelu: | Tytułowy zawór kulkowy |
| MOQ: | 1 sztukę |
| Cena: | negocjowalne |
| Warunki płatności: | L/C, D/A, D/P, T/T, Western Union |
| Zdolność do zaopatrzenia: | 5000 sztuk miesięcznie |
Zawór kulowy tytanowy Gr1 Gr2 Gr5 do systemów wodnych
Zarządzanie wodą to szerokie pojęcie obejmujące wąski zakres obowiązków: dozowanie, filtracja, płukanie wsteczne, chłodzenie, magazynowanie i transport, z wodą chlorowaną w niektórych liniach i wodą dejonizowaną w innych. Wspólną cechą zaworów jest to, że są one często otwierane i zamykane, znajdują się w instalacji, która nie może sobie pozwolić na zablokowanie trzpienia, i oczekuje się, że wytrzymają tysiące cykli bez przecieków na gnieździe. Tytan nadaje się do tego zadania, ponieważ korpus nie koroduje, a kula i gniazdo mogą być wykonane z wykończeniem zapewniającym szczelność, a wybór gatunku zależy wówczas od ciśnienia i temperatury, a nie od odporności na korozję.
Dane konstrukcyjne zaworu
| Korpus | Tytan Gr1, Gr2 lub Gr5 |
| Konstrukcja | Dwuczęściowy lub górnego wprowadzania, pełny lub redukowany przepływ |
| Klasa ciśnienia | ASME Class 150 i 300, PN 16 do 40 |
| Rozmiar | Od 1/4 cala do 12 cali, większe na życzenie |
| Przyłącza | Kołnierzowe do ANSI, JIS, DIN lub GB, lub gwintowane |
| Gniazdo | PTFE lub RPTFE do 200 C, PEEK do 250 C, gniazdo metalowe dla wyższych temperatur |
| Trzpień | Odporny na wyrzut, antystatyczny, podstawa montażowa ISO 5211 |
| Normy | Test API 598, konstrukcja ASME B16.34, uruchamianie ISO 5211 |
| Działanie | Dźwignia, przekładnia, siłownik pneumatyczny lub elektryczny |
Wybór gatunku według zastosowania w systemie wodnym
| Gatunek | Wytrzymałość | Najlepsze dopasowanie w systemie wodnym |
|---|
Gr1240 MPa wytrzymałości na rozciąganieWoda demineralizowana, linie dozujące, nisko ciśnieniowy filtratGr2345 MPa wytrzymałości na rozciąganieWoda chlorowana, woda chłodnicza, woda morska i solankaGr5895 MPa wytrzymałości na rozciąganieWysokociśnieniowy natrysk, zasilanie odwróconej osmozy, kolektory ciężkiego przeznaczenia
Trzy gatunki mają taką samą odporność na korozję w wodzie; różnią się wytrzymałością, a w mniejszym stopniu plastycznością i kosztem. Gr1 jest najmiększy i wybierany tam, gdzie korpus lub kula są obrabiane na cienko i gdzie ciśnienie jest niskie, Gr2 obejmuje prawie każdą linię wody w instalacji i jest domyślny, a Gr5 jest używany tam, gdzie zawór klasy 300 w dużym rozmiarze wymagałby ściany, która czyni korpus ciężkim i drogim. Umieszczenie Gr5 w linii niskociśnieniowej nic nie daje i kosztuje więcej, podczas gdy umieszczenie Gr1 w kolektorze wysokociśnieniowym jest błędem konstrukcyjnym.
Dwuczęściowy lub górnego wprowadzania
Zawór dwuczęściowy jest rozdzielony przez korpus, więc kula, gniazda i trzpień są montowane od końca, a połączenie korpusu znajduje się w linii z rurą. Jest kompaktowy i tani, ale uszczelka korpusu jest stałą ścieżką wycieku, a cały zawór musi zostać wyjęty z linii w celu wymiany gniazda. Zawór z górnym wprowadzaniem jest obrabiany z jednego korpusu z pokrywą na górze, więc elementy wewnętrzne są wyjmowane na miejscu bez przerywania połączeń rurowych. W instalacji wodnej, gdzie zawór znajduje się w rozdzielaczu, którego nie można opróżnić, konstrukcja z górnym wprowadzaniem zwraca się przy pierwszej wymianie gniazda i jest powodem, dla którego większość dużych tytanowych zaworów wodnych jest zamawiana w ten sposób.
Co oznaczają wartości temperatury
Dwa zakresy temperatur pojawiają się w danych zaworów tytanowych i opisują różne konstrukcje. Zawór z miękkim gniazdem działa do około 200 stopni Celsjusza z PTFE i do około 250 z PEEK, co obejmuje wszystkie zastosowania wodne, w tym gorący kondensat. Zawór z metalowym gniazdem osiąga wyższe wartości podawane dla tytanu, ale robi to z wyższą klasą szczelności i większym momentem obrotowym. W przypadku systemu wodnego miękkie gniazdo jest prawie zawsze właściwym wyborem, a uszczelnienie trzpienia, a nie gniazda, wyznacza praktyczną górną granicę, gdy linia pracuje powyżej 150 stopni.
Uruchamianie i kawitacja
Tytanowy zawór kulowy jest zazwyczaj uruchamiany, a podstawa ISO 5211 na głowicy trzpienia umożliwia to bez adaptera. Pneumatyczne podwójnego działania jest domyślne dla pracy on-off, sprężynowe jest używane tam, gdzie zawór musi być zamknięty w przypadku awarii, a uruchamianie elektryczne jest używane tam, gdzie pozycja musi być raportowana. Na linii wodnej z regulacją przepływu zawór kulowy jest niewłaściwym narzędziem: częściowo otwarty zawór kuli eroduje na krawędzi gniazda i kawituje, więc zastosowanie z regulacją przepływu powinno wykorzystywać zawór kulowy lub zawór kulowy z charakterystyką V-port zamiast standardowego zaworu z pełnym przepływem.
Zastosowania w systemach wodnych
Typowe instalacje to kolektory wody chłodzącej w elektrowniach lub zakładach przetwórczych, linie zasilające odwróconą osmozę i solankę w instalacjach odsalania, rozdzielacze filtrów i zmiękczaczy w zakładach komunalnych, izolacja balastu i głównych linii przeciwpożarowych na statkach oraz zestawy do dozowania chemikaliów, gdzie woda zawiera podchloryn lub kwas. W każdym przypadku zawór jest wybierany ze względu na wodę, a nie na rurę: woda chlorowana atakuje elastomery przed metalem, woda dejonizowana wypłukuje tanie uszczelki, a linia stojąca przez tygodnie niszczy zawór ze stali nierdzewnej.
Zamawianie zaworu do systemu wodnego
Cytuj według rozmiaru, klasy ciśnienia, gatunku korpusu, przepływu, konstrukcji, materiału gniazda, połączenia końcowego, uruchamiania i testu, na przykład 4 cale Klasa 150, korpus i kula Gr2, pełny przepływ, górne wprowadzanie, gniazdo PTFE, kołnierz RF, dźwignia, test API 598. Podaj, czy linia jest chlorowana, czy stoi bezczynnie, i czy zawór będzie używany codziennie, czy raz na sezon, ponieważ te odpowiedzi decydują o gnieździe, uszczelnieniu i tym, czy korpus z górnym wprowadzaniem jest wart swojej ceny.

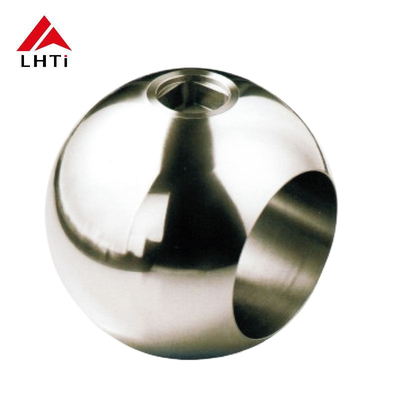

Zdjęcia produktów
