| Nazwa marki: | LHTi |
| Numer modelu: | Zaślepka |
| MOQ: | 5-10 sztuk |
| Cena: | negocjowalne |
| Warunki płatności: | L/C, D/A, D/P, T/T, Western Union |
| Zdolność do zaopatrzenia: | 5000 sztuk miesięcznie |
Niezawodność kryz tytanowych w zastosowaniach wysokotemperaturowych
Ciepło zmienia cztery rzeczy w połączeniu śrubowym, a tylko jedna z nich to wytrzymałość kryzy. Części rosną, śruba luzuje się, uszczelka się układa, a rura naciska na króciec. Tytan zachowuje się inaczej niż stal we wszystkich czterech przypadkach, i to głównie na jego korzyść: mniej się rozszerza, zachowuje swoją wytrzymałość do około 400 stopni, a jego niska przewodność spowalnia ciepło docierające do uszczelki. Ta strona przedstawia te cztery efekty wraz z liczbami i szczegółami konstrukcyjnymi, które zapewniają szczelność połączenia wysokotemperaturowego.
Dane kryz
| Standard | ASME B16.5 i EN 1092-1, DN 15 do DN 1000 |
| Ciśnienie | PN 6 do PN 160, Klasa 150 do 900 |
| Gatunek | Gr2 do około 300 C, Gr5 do około 400 C |
| Powierzchnia | Podniesiona powierzchnia, płaska powierzchnia, połączenie typu pierścieniowego |
| Połączenie | Szyjka spawana, nasuwana, gniazdowa, gwintowana |
| Uszczelka | Grafitowa, spiralna z wypełnieniem grafitowym, PTFE dla niższych temperatur |
| Test | UT wg GB/T 5193, PT na powierzchni, raport wymiarowy |
| Wykończenie | Obrabiane, trawione lub piaskowane |
Porównanie zachowania termicznego
| Właściwość | Tytan Gr2 | Stal węglowa |
|---|
Rozszerzalność, mikrometry na m K8.612.0Wzrost o 1 m przy wzroście o 200 K1,72 mm2,40 mmModuł sprężystości, GPa110207 Naprężenie termiczne ograniczone przy 200 Kokoło 189 MPaokoło 497 MPaPrzewodność cieplna, W na m Kokoło 22około 50Użyteczny limit wytrzymałościokoło 300 Cokoło 400 C ze stalą stopową
Naprężenie ograniczone to liczba, którą warto zapamiętać. Jeśli tytanowy odcinek rurowy jest zamocowany między dwoma podporami i podgrzany o 200 kelwinów, naprężenie sprężyste, które by się pojawiło, gdyby nie mógł się rozszerzać, wynosi około 189 MPa, co kryza Gr2 może wytrzymać w temperaturze. Ten sam odcinek rurowy ze stali węglowej wygenerowałby około 497 MPa, znacznie przekraczając jego granicę plastyczności, dlatego stalowe instalacje rurowe wymagają pętli kompensacyjnych, a tytanowe często nie. Konsekwencją jest to, że tytanowa linia porusza się mniej, ale naciska mocniej na stopień, niż można by się spodziewać, jeśli jest ograniczona, więc obciążenia podpór są nadal obliczane, a nie zakładane.
Rozluźnienie śruby jest prawdziwym ryzykiem
W temperaturze śruba pełznie, a uszczelka się ściska, a połączenie traci wstępne naprężenie bez pojawienia się wycieku, dopóki obciążenie nie spadnie poniżej wymaganego poziomu docisku. Kontrolują to dwa szczegóły: materiał śruby o podobnym współczynniku rozszerzalności jak kryza, aby różnica nie zjadła wstępnego naprężenia, oraz sprężyna talerzowa lub zestaw podkładek Belleville pod nakrętką, które przechowują skok i utrzymują obciążenie podczas układania się uszczelki. Gorące dokręcanie po pierwszym cyklu grzewczym jest normalną praktyką na linii wysokotemperaturowej, a wartość momentu obrotowego jest pobierana od producenta uszczelki dla temperatury pracy, a nie z arkusza montażu na zimno.
Uszczelki w temperaturze
PTFE jest wykluczony powyżej około 200 stopni, a wybór pada na grafit lub uszczelkę spiralną z wypełnieniem grafitowym. Grafit toleruje temperaturę i cykle termiczne, ale wymaga wyższego naprężenia dociskowego, które śruba musi być w stanie dostarczyć, i musi być trzymany z dala od silnych utleniaczy. Połączenie pierścieniowe jest stosowane tam, gdzie cykle są surowe, a klasa wysoka, ponieważ pierścień metalowy nie układa się tak, jak uszczelka miękka. Niezależnie od wyboru, temperatura uszczelki to temperatura powierzchni kryzy, a nie płynu procesowego, i dlatego czasami określa się izolację samej kryzy.
Izolacja, zimne punkty i temperatura dotykowa
Tytan przewodzi ciepło z około połową szybkości stali węglowej, więc gorąca tytanowa kryza jest chłodniejsza na swojej zewnętrznej krawędzi niż stalowa i traci mniej energii, co jest zaletą, dopóki ta sama właściwość nie stworzy zimnego punktu na linii, która musi pozostać powyżej temperatury hydratacji lub krystalizacji. W obu przypadkach stosuje się zdejmowane skrzynki izolacyjne, a na tytanowej linii chronią one również stronę personelu: niska przewodność oznacza, że zewnętrzna powierzchnia nieizolowanej kryzy pozostaje gorąca dłużej po wyłączeniu, niż oczekiwano.
Gdzie stosuje się wysokotemperaturowe kryzy tytanowe
Typowe zastosowania to para przegrzana i kondensat, gorąca woda procesowa, obiegi oleju grzewczego, kanały suszarek i pieców, wyloty turbin i systemy odparowania w odsalaniu oraz gorąca strona reaktorów chemicznych. W każdym przypadku tytan jest wybierany, ponieważ płyn jest chlorowany, kwaśny lub słony, a także gorący, co wyklucza stal nierdzewną. Powyżej około 400 stopni wybór przesuwa się na Gr5 lub całkowicie odchodzi od tytanu, ponieważ warstwa tlenku rośnie zbyt szybko, a metal zaczyna pobierać tlen.
Zamawianie wysokotemperaturowej kryzy
Zamawiaj według standardu, ciśnienia, rozmiaru, powierzchni, typu, gatunku i średnicy wewnętrznej, na przykład DN 100, PN 16, EN 1092-1 typ 11, Gr2, podniesiona powierzchnia, średnica wewnętrzna dopasowana do rury 114,3 x 3,6 mm, testowana UT, dostarczona luźno uszczelka grafitowa. Podaj temperaturę projektową i liczbę cykli, ponieważ decydują one o gatunku, uszczelce i tym, czy potrzebne są sprężyny talerzowe, oraz podaj, czy kryza będzie izolowana, ponieważ zmienia to wykończenie i oznaczenie. W przypadku linii, która będzie analizowana pod kątem naprężeń, poproś o certyfikat z rzeczywistym składem chemicznym, ponieważ współczynniki rozszerzalności i modułu sprężystości użyte w modelu pochodzą z ciepła, a nie ze standardu.

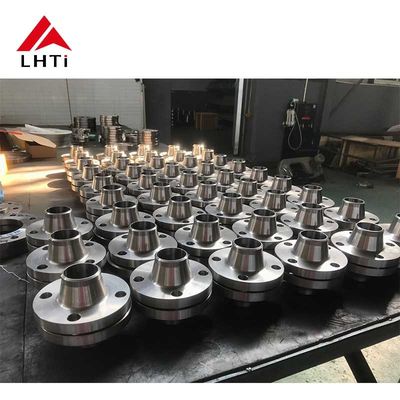

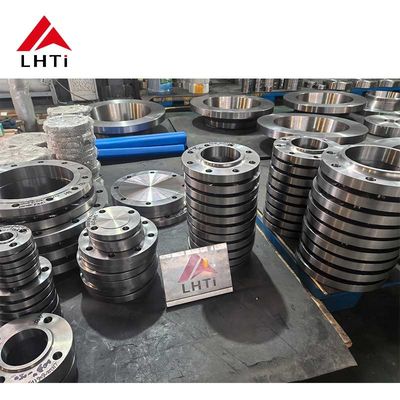

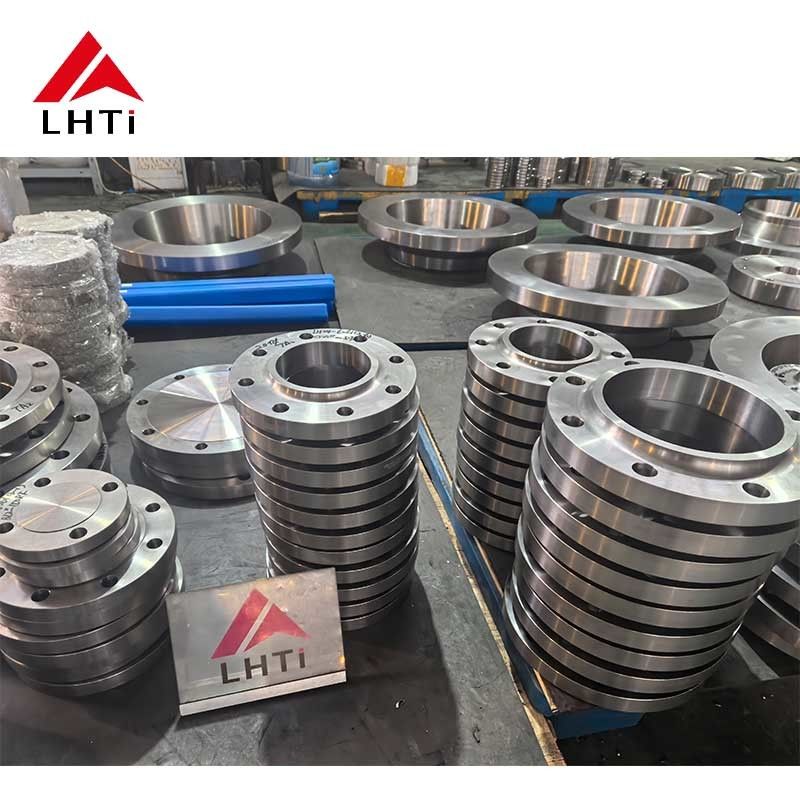

Obrazy produktów
