10mm Bezszwowa Tuba Tytanowa Ściana i Ciśnienie

10 mm bezszwodowa rurka tytanowa: wybór ściany i wskaźnik ciśnienia

Bezszwedzą rurę tytanową o średnicy 10 mm można określić jako klasę rozmiarów, a nie jako pojedynczy produkt.otwór dostępny do przepływu, promienie, do których można ją zginać, i czy standardowe urządzenie kompresyjne będzie ją chwytać.Dwie rury o tej samej średnicy zewnętrznej 10 mm i tej samej klasie mogą różnić się czterokrotnie w ciśnieniu wybuchowym tylko dlatego, że jedna z nich ma 0,0.5 mm ściana, a druga ma 2 mm.

Gęstość ściany decyduje o ocenie

Formuła cienkiej ściany rury pod ciśnieniem wewnętrznym stosuje naprężenie obręczy do ciśnienia, średnicy i ściany: naprężenie wzrasta z ciśnieniem i średnicą i spada z ścianą.,Podwojenie ściany mniej więcej zmniejsza o połowę naprężenie obręczy, więc zdolność ciśnienia jest mniej więcej dwukrotnie większa.i prosty cienkie szacunek ściany; kod uprawnień będzie również stosować współczynnik spoiny spawalniczej, temperaturę obniżającą i ewentualne dopuszczenie do korozji.

Szacunki Barlowa ignorują stopienie i temperaturę faktycznie dostarczoną, ignorują redukcję ściany w zakręcie,i ignorują fakt, że rurka jest zazwyczaj najcieńszym elementem w systemie ciśnieniowymLiczba, do której należy na rysunku, jest ciśnieniem projektowym z jego podstawą kodową, a ściana jest następnie wybierana tak, aby spełniała go z wymaganą marginesem w temperaturze projektowej.

Czytanie razem danych o sile i gęstości

Na tej stronie podano wytrzymałość wydajności 800 MPa wraz z gęstością 4,51 g/cm3 i wydłużeniem 20 procent.51 g/cm3 to wartość dla tytanu niestopowego, którego wytrzymałość wytrzymałości jest w zakresie od 170 do 345 MPa, a 20-procentowe wydłużenie jest typowe dla tych miękkich stopni.43 g/cm3 i wydłużenie zbliżone do 10% w stanie wygrzanego.

Praktyczna interpretacja jest taka, że strona opisuje rodzinę rur zamiast jednego ciepła.Kupujący, który potrzebuje wartości 800 MPa powinien zamówić Gr5 z właściwościami mechanicznymi określonymi i zweryfikowanymi na certyfikacieKupujący, który potrzebuje odporności na korozję w środowisku utleniającym i ceni 20-procentowy wydłużenie do gięcia i formowania, powinien zamówić Gr2.i pozwala mu cytować prawidłową ścianę zamiast ściany, która pasuje do numeru nagłówka..

Bezszwowa struktura na 10 mm

Rurka bezszwowa o takiej wielkości jest zwykle przeciągana na zimno przez mandrelę z otworu, a następnie wygrzewana i wyprostowana.nie ma żaluzji spawania na otworze, aby zakłócić przepływ w małym przejściu, nie ma strefy dotkniętej ciepłem, którą można preferowanie atakować w agresywnym medium, a rurę można giąć i ponownie giąć bez otwierania szwu.Z kolei korzyści te zazwyczaj przewyższają różnicę cenową w stosunku do rur spawanych i wyciągniętych..

Rysunek na zimno zapewnia również kontrolę wymiarów potrzebnych dla tego rozmiaru.tolerancji ściennej i nieokrągłości w poniższej tabeli są wartościami, które określają, czy rurka uszczelnia się w zamku ferrule, przechodzi przez maszynę do gięcia i wytwarza przewidywalny promień gięcia.promienie zgięcia około trzykrotnej średnicy zewnętrznej jest rozsądnym celem dla wygrzanej rury z mandrelą; ciśniejsze promienie wymagają łagodniejszego temperamentu, cieńszej ściany lub wypełnionego zakrętu i muszą być uzgodnione przed nacięciem rury.

Gdzie pasuje 10 mm rurka

Instrumenty i linie impulsowe są naturalnym domem dla tego rozmiaru: wystarczająco małe, aby łatwo je kierować, wystarczająco duże, aby nie zablokować ich lekkie warstwy skażenia,i wystarczająco wytrzymały przy ścianie 1 mm dla większości ciśnienia instalacjiLiny sterowania hydraulicznego na wyposażeniu morskim i mobilnym wykorzystują ten sam rozmiar tytanu, gdzie natryskiwanie solą zniszczyłoby linie stalowe, a oszczędność masy pomaga w ruchomym budynku.

W systemach wtryskowych i dozowania chemicznych używa się rurki o średnicy 10 mm, ponieważ przepływ jest mały, a medium jest często agresywne.z dodatkową zaletą, że małą rurę można spłukać z dużą prędkościąUrządzenia medyczne i analityczne używają go tam, gdzie ma znaczenie czyste, nie zanieczyszczające otwory i gdzie rurka może być częścią zestawu sterylowanym.

Jedną z ostrożności jest specyficzne dla pracy małych otworów. 10 mm rurki ma niewielką objętość wewnętrzną, więc ślimak powietrza lub kieszeni stagnującego płynu jest dużym ułamkiem tej objętości.Kanalizacja powinna być w najniższym punkcieJest to kwestia układu, ale decyduje się o tym, kiedy przewód jest przecinany, a nie kiedy system jest uruchamiany.

Dołączenie, testowanie i zamawianie

Rurka tytanowa o szerokości 10 mm jest zwykle łączona przez spawanie, przez kompresję lub przyrządy typu bite lub poprzez płomienie, gdy ciśnienie jest skromne.z oczyszczeniem trzymane aż spawanie ochłodzi się poniżej punktu, w którym mógłby odebrać tlen; zmieniona barwa spawania jest zanieczyszczoną spawaniem.Środki typu bite dobrze działają na tytanie pod warunkiem, że rurka jest w pełni wygrzewana w połączeniu i ściana jest wystarczająco gruba, aby ferrule gryźć bez załamania otworu.

Badanie ciśnienia przy ciśnieniu 1,5 razy większym niż ciśnienie projektowe jest normalnym badaniem akceptacyjnym dla ukończonej linii,i sam rurka jest zwykle dostarczana z próbą hydrostatycznej lub pneumatycznej oraz próbą spłaszczenia na próbceBadanie prądu wirusowego jest powszechne na małych, bezszwowych rurach, ponieważ wykrywa wady wzdłużne, których nie otworzyłby test ciśnienia.

W zamówieniu należy określić standard, klasę z jej wymaganiami mechanicznymi, średnicę zewnętrzną i ścianę z tolerancjami, długość i prostotę, warunki dostawy i powierzchnię,i pakiet testowy z 3W przypadku gdy 800 MPa jest rzeczywistym wymogiem, należy o tym powiedzieć na linii stopnia, a nie w tytule, i poprosić o wynik wydajności z rzeczywistej partii.,nie wynika z opisu.

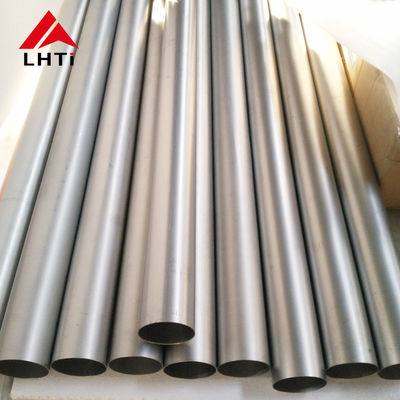

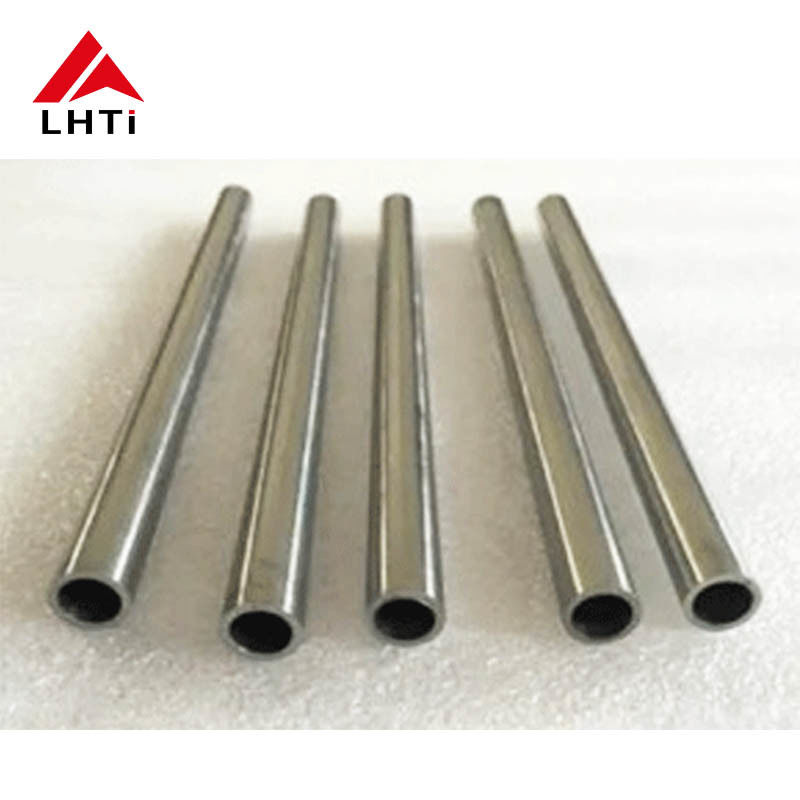

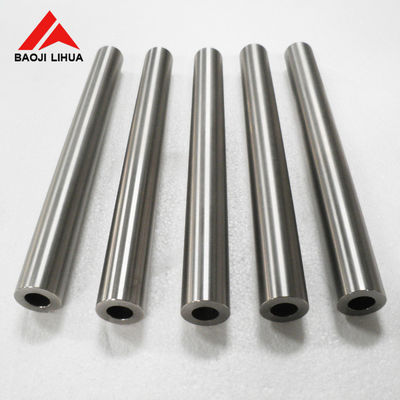

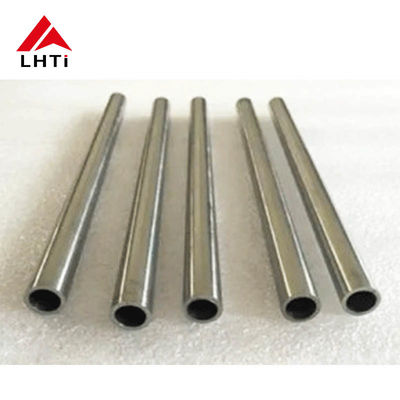

Obrazy produktów
