| Nazwa marki: | LHTI |
| Numer modelu: | LH-01 |
| MOQ: | 1 |
| Cena: | USD $19.5-$28.5 / kg |
| Warunki płatności: | Western Union, T/T, L/C, D/A, D/P |
| Zdolność do zaopatrzenia: | 100 ton miesięcznie |
Tuba tytanowa HV200: Prawidłowe odczyty twardości i gęstości
Twardość i gęstość to dwie liczby najczęściej podawane dla tuby tytanowej i dwie najczęściej błędnie odczytywane. HV200 opisuje stan wyżarzony czystego gatunku handlowego, a 4,51 g/cm3 opisuje rodzinę tytanu nieutwardzonego. Żadna z tych liczb sama w sobie nie identyfikuje gatunku ani nie dowodzi odporności na korozję, ale obie są szybkimi, tanimi kontrolami, które wyłapują rzeczywiste problemy, zanim tuba trafi do wymiennika ciepła.
Co faktycznie mówi HV200
Twardość Vickersa w okolicach 200, co odpowiada w przybliżeniu 190 w skali Brinella, jest normalnym odczytem dla wyżarzonej tuby Gr2. Potwierdza to, że tuba została wyżarzona, a nie pozostawiona w stanie pracy na zimno, i stanowi punkt odniesienia, z którym można porównać podejrzaną partię. Test jest szybki, można go wykonać na próbce ciętej lub na powierzchni tuby i nie wymaga maszyny wytrzymałościowej, dlatego pojawia się w wielu planach inspekcji.
Wartość ta jest bardziej użyteczna jako przegląd niż jako pojedyncza liczba. Odczyt wykonany na zewnętrznej powierzchni, który jest znacznie twardszy od odczytu wykonanego w połowie grubości ścianki, wskazuje na skórkę wzbogaconą w tlen, tzw. przypalenie, które powstaje podczas obróbki na gorąco bez odpowiedniej ochrony. Ta skórka jest krucha, pęka podczas gięcia i jest punktem wyjścia dla zmęczenia. Rozrzut o ponad około 20 HV wzdłuż długości sugeruje nierównomierną pracę na zimno lub niepełne wyżarzanie, a oba te warunki oznaczają, że tuba będzie się przesuwać podczas obróbki skrawaniem.
Twardość ma również praktyczny limit. Powyżej około HV 250 obróbka skrawaniem staje się zauważalnie wolniejsza, a zużycie narzędzi rośnie, a walcowanie gwintów lub gięcie bez pękania wymaga bardziej miękkiego stanu wyżarzonego. Dla tuby, która będzie walcowana w płytę rurową lub gięta na miejscu, zakres twardości wyżarzonej nie jest formalnością; jest to właściwość, która umożliwia pomyślne wykonanie fabrykacji.
Gęstość jako kontrola rodziny, a nie certyfikat gatunku
Gęstość 4,51 g/cm3 umieszcza materiał w rodzinie tytanu nieutwardzonego, która obejmuje Gr1, Gr2, Gr3 i Gr4. Stop Ti-6Al-4V znajduje się niżej, w okolicach 4,43 g/cm3, ponieważ aluminium jest lżejsze od tytanu, podczas gdy wanad jest cięższy, a efekt netto to niewielki spadek. Kontrola wagi i wymiarów jest zatem dobrym sposobem na wyłapanie zmieszanej wiązki, ale nie może oddzielić Gr2 od Gr3 i nie może potwierdzić obecności dodatku palladu, który definiuje Gr7.
Ten ostatni punkt jest ważny komercyjnie. Potwierdzenie gatunku należy do pozytywnej identyfikacji materiału, która odczytuje pierwiastki stopowe bezpośrednio i zajmuje sekundy na sztukę. Gęstość i twardość to narzędzia przesiewowe; PMI i certyfikat młyna to dowody. Plan jakości, który wykorzystuje wszystkie trzy, w tej kolejności kosztów, wyłapuje większość pomyłek za bardzo małe pieniądze.
Uzgadnianie wartości wytrzymałości na bloku atrybutów
Ta strona zawiera również wytrzymałość na rozciąganie 800 MPa obok twardości HV200, gęstości 4,51 g/cm3 i stanu wyżarzonego. Te wartości opisują różne materiały. Wyżarzona tuba nieutwardzona przy HV200 ma wytrzymałość na rozciąganie około 275 do 345 MPa, a wytrzymałość na rozciąganie 800 MPa należy do gatunku stopowego, który zazwyczaj byłby twardszy i gęstszy niż 4,43 g/cm3. Uczciwy odczyt jest taki, że blok atrybutów obejmuje rodzinę produktów, a nie jedną specyfikację.
W celu zakupu, rozwiązaniem jest zamawianie według gatunku i właściwości. Podaj Gr2 i stan wyżarzony, gdy odporność na korozję i formowalność są kluczowe, i podaj gatunek stopowy z jego wymaganiami mechanicznymi, gdy 800 MPa jest rzeczywiście potrzebne. Wówczas wartości twardości i gęstości stają się kontrolami akceptacji w stosunku do zdefiniowanej specyfikacji, zamiast sprzecznych twierdzeń.
Tolerancja, ścianka i struktura
Tolerancja h7 to oznaczenie dopasowania, a w przypadku tuby wymaga jednego wyjaśnienia: zastosowana do średnicy zewnętrznej, h7 oznacza, że górne odchylenie wynosi zero, a część nigdy nie jest nadmiernie duża, podczas gdy odpowiednik dla otworu to H7, gdzie dolne odchylenie wynosi zero, a otwór nigdy nie jest zbyt mały. Rysunek, który mówi h7 bez nazwania powierzchni, zaprasza do części, która nie będzie pasować. Nazwanie powierzchni i zakresu usuwa niejednoznaczność.
Praktyczna wartość tuby h7 polega na tym, że może być ona używana jako gotowa powierzchnia ustalająca, dla tulei, gniazda łożyska lub dopasowanej wkładki, bez dalszej obróbki. Oszczędza to operację wytaczania lub szlifowania, ale oznacza również, że tuba musi być wystarczająco prosta i okrągła, aby dopasowanie działało na całej jej długości, dlatego prostoliniowość i owalność należą do tego samego rysunku co tolerancja średnicy.
| Zakres średnicy | Wielkość tolerancji | Zakres ścianki | Powierzchnia, do której się odnosi | Typowe zastosowanie |
|---|---|---|---|---|
| 10 do 18 mm | 18 mikrometrów | 1 do 2 mm | Średnica zewnętrzna lub otwór | Tuleje, korpusy przyrządów |
| 18 do 30 mm | 21 mikrometrów | 1,5 do 3 mm | Średnica zewnętrzna lub otwór | Tuba skraplacza i wymiennika ciepła |
| 30 do 50 mm | 25 mikrometrów | 2 do 6 mm | Średnica zewnętrzna lub otwór | Małe zbiorniki ciśnieniowe, chłodnice |
| 50 do 80 mm | 30 mikrometrów | 3 do 12 mm | Średnica zewnętrzna lub otwór | Grubościenne linie procesowe |
| 80 do 300 mm | 35 mikrometrów lub do uzgodnienia | 5 mm i więcej | Średnica zewnętrzna lub otwór | Połączenia płaszcza i kolektora |
Grubość ścianki to druga połowa struktury. Zakres rozmiarów na tej stronie obejmuje serię harmonogramów od 5 do 80 dla średnic zewnętrznych od 10 do 300 mm, więc ta sama średnica nominalna może być dostarczana jako cienka tuba skraplacza lub jako grubościenna rura procesowa. Tolerancja grubości ścianki wynosi zazwyczaj plus lub minus 10 procent, a ekscentryczność, czyli zmienność grubości ścianki wokół obwodu, jest tym, co faktycznie ogranicza minimalną grubość ścianki w najcieńszym punkcie. W przypadku zastosowań ciśnieniowych projekt powinien być sprawdzony pod kątem minimalnej grubości ścianki, a nie nominalnej.
| Odczyt | Typowa wartość | Co wskazuje | Co zrobić, jeśli się zmieni |
|---|---|---|---|
| Twardość powierzchniowa | HV 200 na wyżarzonym Gr2 | Normalny stan wyżarzony, około HB 190 | Brak działania, zanotuj wartość |
| Powierzchnia znacznie powyżej rdzenia | HV 300 lub więcej na skórce | Przypalenie od pobrania tlenu podczas obróbki na gorąco | Wytrawić lub przeszlifować, aż odczyt się ustabilizuje |
| Gęstość przez ważenie | 4,51 g/cm3 | Tytan nieutwardzony, rodzina Gr1 do Gr4 | Potwierdź gatunek przez PMI, nie przez gęstość |
| Gęstość przez ważenie | 4,43 g/cm3 | Stop Ti-6Al-4V, Gr5 | Sprawdź, czy certyfikat zgadza się z zamówieniem |
| Rozrzut wzdłuż długości | rozrzut ponad 20 HV | Nierównomierna praca na zimno lub częściowe wyżarzanie | Odprężyć lub ponownie wyżarzyć partię |
Odporność na korozję w rzeczywistych warunkach eksploatacji
Wysoka odporność na korozję to rozsądny opis tytanu w mediach utleniających i obojętnych chlorkowych, a warstwa tlenku, która ją zapewnia, naprawia się sama, o ile obecny jest tlen lub woda. Woda morska, chlorowana woda chłodnicza, kwas azotowy i większość roztworów soli utleniających to komfortowe zastosowania. Awaryjność występuje na krawędziach tego zakresu: kwasy redukujące, gorące stężone solanki chlorkowe, suchy chlor i wszelkie szczeliny, w których warstwa nie może się naprawić.
Korozja szczelinowa jest ryzykiem, które zaskakuje projektantów, ponieważ występuje pod uszczelką, połączeniem płyty rurowej, osadem lub siodłem podporowym, w temperaturach, w których ten sam stop jest doskonale odporny w otwartym przepływie. Praktyczne zabezpieczenia polegają na projektowaniu pod kątem drenażu i przepływu, unikaniu ciasnych szczelin metal-metal i stosowaniu gatunku z dodatkiem palladu, takiego jak Gr7, gdzie szczelina jest nieunikniona, a medium jest redukujące. Gr12 jest alternatywą, gdy korozja szczelinowa i umiarkowana wytrzymałość mają znaczenie.
Temperatura należy do tej samej rozmowy. Warstwa tlenku grubieje, a wytrzymałość mechaniczna spada wraz ze wzrostem temperatury, a chlorki, które są nieszkodliwe w temperaturze otoczenia, mogą atakować gorącą szczelinę. Tuba wybrana na podstawie danych z temperatury otoczenia i zainstalowana na gorącej linii jest częstym źródłem nieoczekiwanego wżerania, dlatego temperatura projektowa i warunek szczeliny powinny być podane razem.
Inspekcja i zamawianie
Wykonalny plan inspekcji tego typu tuby obejmuje przegląd twardości na próbce z każdej partii, pozytywną identyfikację materiału na każdej sztuce lub co najmniej na każdej wiązce, kontrolę wymiarów średnicy, grubości ścianki i prostoliniowości oraz test ciśnieniowy lub prądów wirowych na integralność ścianki. Certyfikat 3.1 zgodnie z EN 10204 powinien powiązać wyniki z numerem wsadu i ilością dostarczoną.
Zamówienie powinno zawierać normę, ASTM B861 dla tub bez szwu lub B338, jeśli jest to odniesienie umowne, gatunek, średnicę zewnętrzną i grubość ścianki z tolerancjami, stan powierzchni, długość i pakiet testowy. Tam, gdzie wymagana jest twardość, należy podać metodę i lokalizację testu, ponieważ odczyt powierzchniowy i odczyt w połowie grubości ścianki na tej samej tubie mogą różnić się o więcej niż dopuszcza pasmo akceptacji.

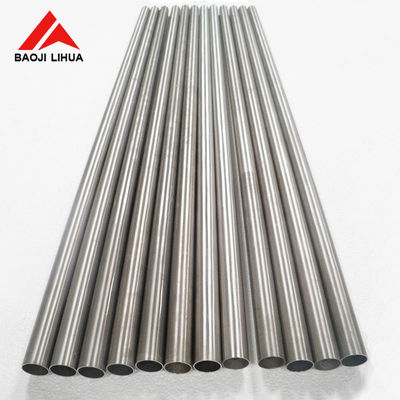

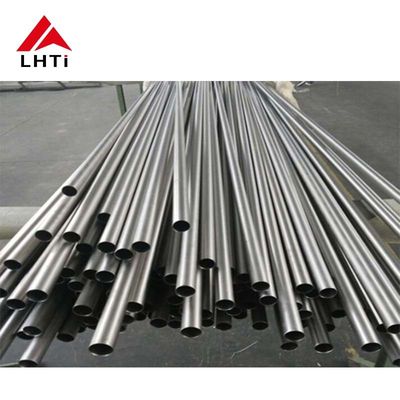

Zdjęcia produktów
![]()
