| Nazwa marki: | LHTI |
| Numer modelu: | LH-01 |
| MOQ: | If in stock, sample is available; Jeśli w magazynie, próbka jest dostępna; If not i |
| Cena: | USD $19.5-$28.5 / kg |
| Warunki płatności: | Western Union, T/T, L/C, D/A, D/P |
| Zdolność do zaopatrzenia: | 100 ton miesięcznie |
1m Ciężka Tytanowa Spawana Rura: Spoiny, Długość Cięcia i Klasyfikacja
Metrowa długość cięcia to wygoda zakupu, która zamienia produkt zwojowy w przedmiot liczony, ale nie zmienia metalurgii. O wydajności tej rury decyduje spoina, wyżarzanie po spawaniu i dokładność cięcia. Te trzy punkty są również miejscem, gdzie zaczyna się większość sporów przy odbiorze towaru, dlatego warto je ustalić przed złożeniem zamówienia.
Dlaczego dostarczana jest metrowa długość
Dostarczanie stałej metrowej długości sprawia, że małe zamówienia są praktyczne. Daje znaną liczbę sztuk, przewidywalną wiązkę i długość, która pasuje do standardowych głębokości płyt rurowych, stojaków na próbki, stanowisk testowych i krótkich serii produkcyjnych bez dodatkowego cięcia. Pozwala również producentowi ciąć z zapasów dostarczanych w dłuższych losowych długościach, w jakich zazwyczaj przyjeżdża spawana rura, bez obciążania klienta obsługą zwoju.
Samo cięcie jest elementem specyfikacji. Tolerancja długości jednego milimetra jest realistyczna przy cięciu piłą taśmową lub tarczową z ogranicznikiem i jest tym, czego większość rysunków warsztatowych zakłada. Kwadratowość cięcia jest ważniejsza niż długość w pracach spawalniczych, ponieważ niekwadratowy koniec otwiera szczelinę, którą trzeba wypełnić, a dopływ ciepła następnie zniekształca połączenie. Zadziory mają znaczenie w każdej linii, gdzie rura przenosi przepływ lub gdzie uszczelka złączki opiera się na końcu.
Spoina jest cechą definiującą
Spawana rura zaczyna się od taśmy, jest formowana w okrągły przekrój, spawana wzdłuż swojej długości, a następnie wyżarzana i kalibrowana. Wyżarzanie nie jest opcjonalne: spawanie pozostawia wąską strefę odlewu, twardą mikrostrukturę, a bez pełnego wyżarzania rura pęknie podczas rozszerzania w płytę rurową lub zginania w pobliżu spoiny. Rura, która została spawana i nie została odpowiednio wyżarzona, wygląda identycznie z zewnątrz i zawodzi w eksploatacji.
Spoina określa również podstawę ciśnieniową. Rura bez szwu jest klasyfikowana na podstawie pełnej grubości ścianki, podczas gdy rura spawana ma współczynnik połączenia poniżej 1,0, chyba że spawanie zostało zakwalifikowane i przetestowane na poziomie dopuszczonym przez normę. W praktyce oznacza to, że rura spawana często potrzebuje nieco grubszej ścianki niż rura bez szwu dla tego samego ciśnienia projektowego, a różnica w kosztach może zniknąć po dostosowaniu grubości ścianki.
W przypadku produkcji, pamiętaj o spoini. Zgięcie, które przecina spoinę, umieszcza spaw w regionie najwyższego naprężenia, dlatego spoina powinna być umieszczona na osi neutralnej lub z dala od zgięcia, a rura powinna być oznakowana, aby monter wiedział, gdzie się znajduje. Rozszerzanie końca rury w płytę rurową działa najlepiej, gdy spoina jest wyżarzona, a rozszerzanie jest kontrolowane, ponieważ nadmierne rozszerzanie otwiera spaw.
| Cecha | Rura spawana wg ASTM B862 | Rura bez szwu wg ASTM B338 | Wpływ na metrową długość cięcia |
|---|---|---|---|
| Spoina | Spoina wzdłużna, wyżarzana po spawaniu | Brak | Spoina to linia, której należy unikać przy zginaniu |
| Podstawa ciśnieniowa | Współczynnik połączenia poniżej 1,0, chyba że spawanie jest kwalifikowane | Pełna ścianka, współczynnik 1,0 | Rura spawana wymaga grubszej ścianki dla tej samej klasyfikacji |
| Koszt przy tym rozmiarze | Niższy, zasilany taśmą i ciągniony do rozmiaru | Wyższy, wydrążony lub wiercony | Rura spawana nadaje się do dużych ilości i standardowych długości |
| Średnice zewnętrzne w calach | Szeroko dostępne | Ograniczone w cienkich ściankach | Oba wymienione rozmiary są w serii calowej |
| Inspekcja | Wytrzymałość spoiny na rozciąganie, spłaszczanie, próba hydrostatyczna lub prąd wirowy | Prąd wirowy, próba hydrostatyczna, spłaszczanie | Plan testów różni się w zależności od formy produktu |
Która norma ma zastosowanie
Trzy normy wymienione na tej stronie nie są wymienne. ASTM B338 obejmuje rury bez szwu, ASTM B861 obejmuje rury bez szwu, a ASTM B862 obejmuje rury spawane. Rura spawana powinna być zatem zamawiana i certyfikowana zgodnie z B862, z B338 lub B861 wymienionymi tylko tam, gdzie oferowana jest alternatywa bez szwu. Mieszanie tych trzech w jednym punkcie zamówienia jest najczęstszym problemem dokumentacyjnym w tej rodzinie produktów.
Strona opisuje również przedmiot jako polerowaną rurę spawaną okrągłą w jednym polu i jako bez szwu w innym, a także wymienia walcowanie i wytłaczanie jako technologię. Należą one do innych produktów. Konserwatywna interpretacja, zgodna z tytułem, jest taka, że jest to rura spawana z polerowanym wykończeniem, dostępna na życzenie w odpowiedniku bez szwu. Kupujący powinni podawać formę produktu wyraźnie, zamiast polegać na opisie.
Wartości wytrzymałości i ich implikacje
Blok atrybutów zawiera wytrzymałość na rozciąganie 1000 MPa i granicę plastyczności 800 MPa wraz z Gr2, Gr7 i Gr12, gęstość 4,51 g/cm3 i wydłużenie 20 procent. Podobnie jak w przypadku większości ofert tytanu, te wartości opisują rodzinę, a nie jedną klasę. Gr2 w stanie wyżarzonym osiąga około 345 MPa wytrzymałości na rozciąganie i 275 MPa granicy plastyczności z wydłużeniem znacznie powyżej 20 procent, podczas gdy 1000 MPa wytrzymałości na rozciąganie z 800 MPa granicą plastyczności należy do klasy stopowej.
W przypadku zastosowań wymagających dużej wytrzymałości, właściwym podejściem jest nazwanie klasy i właściwości. Jeśli zadanie polega na odporności na korozję z dobrą plastycznością, Gr2 jest ekonomicznym wyborem, a wartość 1000 MPa jest nieistotna. Jeśli zadanie faktycznie wymaga wyższej wytrzymałości, należy określić klasę stopową z jej wymaganiami mechanicznymi i zweryfikować na certyfikacie, a procedura spawania powinna być kwalifikowana dla tej klasy, ponieważ tytan stopowy jest mniej wybaczający niż czyste klasy.
Rozmiary, ścianka i dopasowanie
Podane średnice zewnętrzne, 9,52, 12,7, 15,9, 19,1, 25,4, 32, 33,4 i 38,1 mm, to rozmiary serii calowej i są to rozmiary pasujące do standardowych złączek i układów płyt rurowych. Grubość ścianki waha się od 0,5 do 10 mm, więc ta sama średnica zewnętrzna może być cienką rurą instrumentacyjną lub sekcją o grubej ściance. Zakres średnic wewnętrznych od 0,5 do 100 mm wynika z tych dwóch wymiarów i jest konsekwencją, a nie niezależną specyfikacją.
Pole wymiarów na tej stronie wspomina również o maksymalnej długości magazynowej 1200 mm, co jest zgodne z cięciem metrowych kawałków z dłuższych zapasów z uwzględnieniem cięcia i przycinania końców. Warto potwierdzić, że jeden metr to długość gotowa po cięciu, gratowaniu i kontroli, a nie nominalna długość zapasu przed tymi operacjami.
| Parametr długości cięcia | Wymaganie praktyczne | Jak jest sprawdzane | Dlaczego ma znaczenie |
|---|---|---|---|
| Długość | 1000 mm, plus lub minus 1 mm | Taśma stalowa na próbce | Dopasowanie, liczba sztuk w wiązce, głębokość płyty rurowej |
| Kwadratowość cięcia | w granicach 1 stopnia | Kwadrat i szczelinomierz | Szczelina spawalnicza i przetop w połączeniu |
| Zadziory | usunięte wewnątrz i na zewnątrz | Kontrola wizualna i wewnętrzna | Uszkodzenie uszczelki i zakłócenie przepływu |
| Prostowanie | około 1 mm na metr | Płyta traserska i przyrząd pomiarowy | Walcowanie, gięcie i wyrównanie |
| Pozycja spoiny | oznaczona wzdłuż długości | Wizualna przed pakowaniem | Przygotowanie spoiny i orientacja zgięcia |
Zastosowania i praktyczne ograniczenia
Spawane rury tytanowe w tym zakresie rozmiarów są stosowane do wewnętrznych części naczyń ciśnieniowych, prac kotłowych i kondensacyjnych, linii procesów chemicznych i pakietów wymienników ciepła, gdzie warunki pracy są na tyle agresywne, że wykluczają stal nierdzewną. Przemysł lotniczy i sprzęt medyczny wykorzystują te same rury do ram, wsporników i części instrumentów, gdzie kombinacja niskiej wagi i odporności na korozję jest ważniejsza niż najwyższa wytrzymałość.
Ograniczenia są typowe dla tytanu. Wnęki pod wspornikami i uszczelkami są miejscem, gdzie zaczyna się atak, zwłaszcza w podwyższonej temperaturze, a kwasów redukujących potrzebna jest klasa palladowa zamiast Gr2. Zanieczyszczenie żelazem z narzędzi stalowych tworzy miejsca do wżerów, dlatego dedykowane narzędzia i kąpiel trawiąca po produkcji są warte zachodu. A ponieważ tytan ma około połowy modułu sprężystości stali, rura, która jest wystarczająco sztywna w stali, może zauważalnie ugiąć się w tytanie na tym samym rozpiętości.
Inspekcja i zamawianie
Zamówienie na rurę spawaną powinno zawierać test spoiny, test spłaszczania, badanie hydrostatyczne lub prądem wirowym oraz kontrolę wymiarową obejmującą długość i kwadratowość. Certyfikat 3.1 zgodnie z EN 10204 powinien zawierać numer wytopu, skład chemiczny taśmy, wynik testu spoiny i właściwości mechaniczne, z możliwością śledzenia do dostarczonych elementów.
Zamówienie powinno również określać formę produktu i normę, klasę z wymaganiami mechanicznymi, średnicę zewnętrzną i grubość ścianki z tolerancjami, długość gotową i jej tolerancję, jakość cięcia, stan powierzchni, wymóg znakowania spoiny i opakowanie. Te pozycje zajmują dziesięć minut na napisanie i eliminują prawie wszystkie powody odrzucenia dostawy.

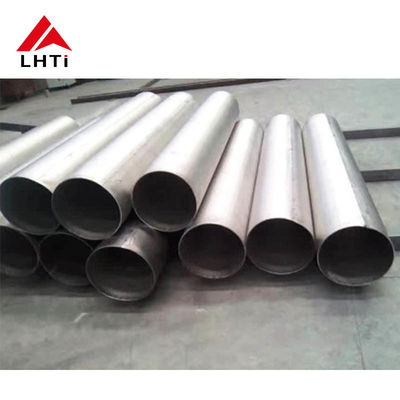

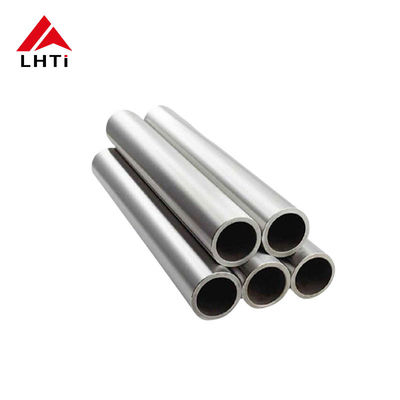

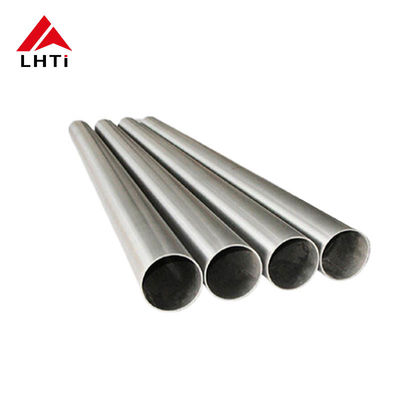

Obrazy produktów
