Tytanowe pręty gatunki od Gr2 do Gr5 i kody hartowania

Tytanowe pręty gatunki od Gr2 do Gr5: wybór według numeru, nie ceny

Strona z tytanowymi prętami, która wymienia sześć gatunków w tytule i wyświetla przedział cenowy, zachęca kupującego do wyboru na podstawie kosztów. Numer gatunku jest niewłaściwym miejscem do oszczędzania pieniędzy, ponieważ liczby kodują różną zawartość tlenu, a co za tym idzie, różną wytrzymałość, plastyczność i spawalność. Ta strona wyjaśnia, co faktycznie oferuje każdy gatunek, co oznaczają kody hartowania i gdzie roszczenie medyczne wymaga innego certyfikatu niż przemysłowy.

Co zmieniają numery gatunków

Handlowo czyste gatunki to ten sam metal z różną zawartością pierwiastków międzywęzłowych. Tlen jest główną zmienną: 0,18 procent w Gr1, 0,25 w Gr2, 0,35 w Gr3 i 0,40 w Gr4. Żelazo rośnie wraz z nim. Wraz ze wzrostem zawartości tlenu wytrzymałość na rozciąganie rośnie z 240 do 550 MPa, a wydłużenie spada z 24 do 15 procent. Nic nie jest stopowane; cała drabina jest konsekwencją tego, jak czysta była gąbka i jak młyn ją wyżarzył.

Gr5 łamie wzór, ponieważ jest to stop, Ti-6Al-4V, o wytrzymałości na rozciąganie 895 MPa i granicy plastyczności 828 MPa. Gr23 to ten sam stop z dodatkowo niskimi pierwiastkami międzywęzłowymi, 0,13 procent tlenu, i jest to gatunek, który standardy implantów medycznych faktycznie uznają. Kupujący, który potrzebuje wytrzymałości, wybiera Gr5; kupujący, który potrzebuje plastyczności, wybiera Gr1 lub Gr2; kupujący, który potrzebuje implantu, wybiera Gr23 lub gatunek CP do F67, a nie pręt Gr2 certyfikowany tylko do B348.

Sześć gatunków w tytule

Tytuł tej strony wymienia Gr6, a tabele poniżej obejmują tylko Gr1, Gr2, Gr5, Gr7 i Gr12. Gatunek 6 istnieje, jako Ti-5Al-2.5Sn, ale nie jest to jeden z gatunków w danych tej strony i nie jest magazynowany jako standardowy produkt. Jeśli rysunek wymaga Gr6, traktuj go jako zamówienie specjalne i oczekuj osobnego certyfikatu, zamiast zakładać, że znajduje się on w ogólnej liście gatunków.

Kody hartowania: Y, R i M

Tabela produktów na tej stronie używa jednolitego kodu literowego Y, R i M. Nie są one ozdobą. Y oznacza walcowanie na zimno, co daje ciaśniejszą średnicę i jaśniejszą powierzchnię, ale pozostawia naprężenia szczątkowe w pręcie. R oznacza walcowanie na gorąco, które jest bardziej miękkie i niesie ze sobą zgorzelinę, którą trzeba usunąć. M oznacza wyżarzanie, które łagodzi naprężenia i stabilizuje rozmiar kosztem pewnej wytrzymałości.

Wybór pojawia się później w obróbce skrawaniem. Pręt walcowany na zimno, który nie jest odprężony, wygnie się, gdy materiał zostanie usunięty z jednej strony, a długa, smukła część wycięta z niego przesunie się po pierwszym przejściu. Dla wszystkiego z wąskim prostoliniowym wymaganiem, zamów wyżarzony lub walcowany na zimno z odprężeniem i zaznacz to wyraźnie, zamiast polegać na domyślnym ustawieniu.

Gdzie kończy się roszczenie medyczne

Tekst główny na tej stronie opisuje medyczne stopy tytanu do protez i urządzeń wszczepialnych, a następnie wymienia ASTM B348 obok F67 i F136. B348 jest przemysłowym standardem prętów i nic nie mówi o przydatności do implantów. F67 obejmuje kute, handlowo czyste tytany do implantów chirurgicznych w gatunkach od Gr1 do Gr4; F136 obejmuje Ti-6Al-4V ELI, czyli Gr23. Pręt Gr5 według B348 nie jest materiałem implantacyjnym, niezależnie od jego składu chemicznego.

Tekst wspomina również o 6Al7Nb i 13Nb13Zr. Są to stopy implantacyjne wybrane ze względu na niższy moduł sprężystości niż Ti-6Al-4V, a 13Nb13Zr wcale nie jest gatunkiem o numerze ASTM. Są to legalne produkty, ale są to zamówienia specjalne, a kupujący, który ich potrzebuje, powinien poprosić o konkretny standard i konkretną tabelę właściwości mechanicznych, zamiast akceptować ogólny opis medyczny.

Średnica, długość i kształt

Na tej stronie pojawiają się trzy zakresy średnic: od 3 do 350 mm w bloku atrybutów, od 5 do 350 mm w linii otwierającej i od 0,8 do 500 mm w tabeli produktów. Należy je odczytywać jako oferowany zakres zapasów, jego powtórzenie i możliwości młyna. Długość wynosi od 500 do 6000 mm lub na zamówienie, a pręt jest dostępny w kształcie okrągłym, kwadratowym lub sześciokątnym.

Uwagi dotyczące zamawiania

Podaj gatunek wraz ze standardem, kodem hartowania, średnicą z klasą tolerancji, powierzchnią, długością i wykończeniem końcówki oraz certyfikatem. EN 10204 3.1 ze składem chemicznym, wynikami wytrzymałości na rozciąganie i numerem partii jest normalnym pakietem, a kontrola PMI przy dostawie jest najtańszym sposobem potwierdzenia, że dostarczony gatunek odpowiada zamówionemu.

Blok atrybutów na tej stronie nadal opisuje materiał jako czysty tytan o gęstości 4,51. Jest to prawdą dla gatunków CP i fałszem dla Gr5, którego gęstość wynosi 4,43, więc blok nie może być odczytywany jako specyfikacja dla każdego gatunku w tytule. Tabele składu chemicznego i wytrzymałości na rozciąganie, plus gatunek na certyfikacie, są danymi kontrolnymi.

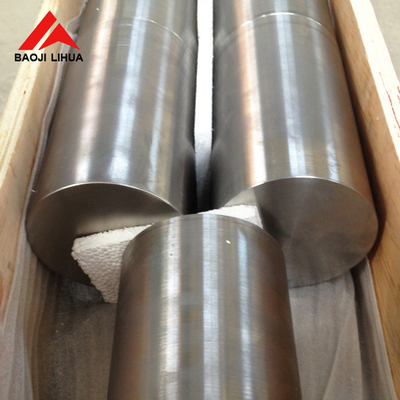

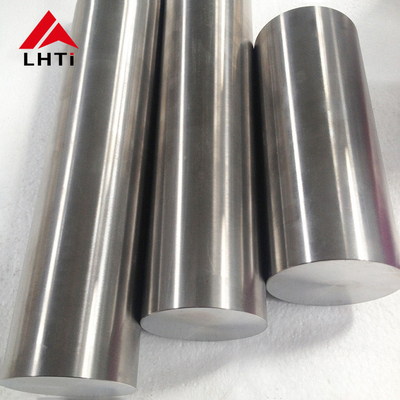

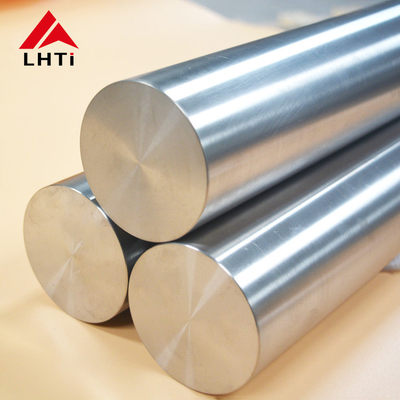

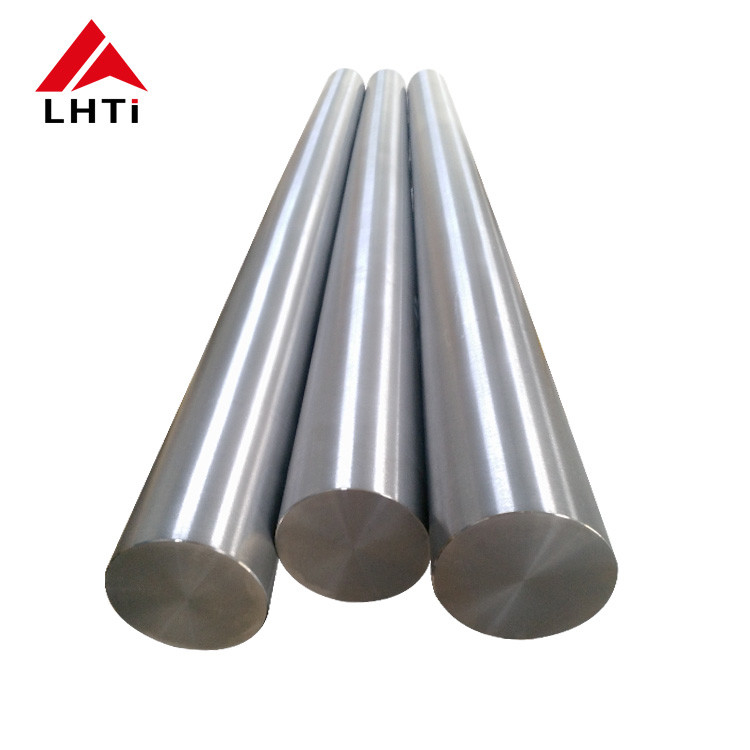

Obrazy produktów
