Pręt tytanowy F136: Zasady dotyczące gatunku ELI i długości cięcia

Pręt tytanowy F136: Norma, gatunek i długość cięcia

ASTM F136 to najczęściej cytowana i najmniej zrozumiała norma dotycząca prętów tytanowych. Dotyczy ona dokładnie jednego stopu w dokładnie jednej klasie czystości i jest rutynowo drukowana obok list gatunków, których nie może certyfikować. Ta strona wyjaśnia, co obejmuje F136, dlaczego przyrostek ELI ma znaczenie, jak odczytać konflikt w tytule tej strony oraz jak tolerancja długości cięcia wpływa na to, co faktycznie dociera do maszyny.

Co faktycznie obejmuje F136

F136 to norma dla kutego Ti-6Al-4V ELI do implantów chirurgicznych. ELI oznacza ekstra niskie poziomy pierwiastków międzywęzłowych, a decydującą różnicą jest zawartość tlenu na poziomie maksymalnie 0,13% w porównaniu do 0,20% dla standardowego Gr5, z żelazem na poziomie 0,25% w porównaniu do 0,40%. Ta czystość zapewnia ciągliwość i udarność, których potrzebuje implant. Nie jest to powłoka, obróbka cieplna ani poziom kontroli; to klasa chemiczna.

Praktyczną konsekwencją jest to, że F136 dotyczy gatunku 23 i niczego więcej. Pręt Gr2 lub Gr4 nie może być certyfikowany zgodnie z F136, niezależnie od jego przeznaczenia medycznego, ponieważ te gatunki są objęte F67. Standardowy pręt Gr5 również nie może być certyfikowany zgodnie z F136, ponieważ nie jest ELI. Każdy certyfikat, który wydaje się mówić inaczej, jest błędem w dokumentacji, który należy zatrzymać przy przyjęciu towaru.

Dlaczego przyrostek ELI kosztuje więcej

Niższa zawartość tlenu jest trudniejsza do osiągnięcia i utrzymania. Należy wybrać gąbkę, kontrolować proces topienia i oczyścić powierzchnię przed zakończeniem produkcji pręta, a każdy z tych kroków zwiększa koszt. Kupujący otrzymuje pręt o minimalnej wytrzymałości na rozciąganie 860 MPa w porównaniu do 895 dla standardowego Gr5: nieco słabszy na certyfikacie, znacznie bardziej wytrzymały w eksploatacji, z lepszym zachowaniem zmęczeniowym przy karbie.

Ta wymiana jest dokładnie tym, czego chce implant lub krytyczny pod względem zmęczenia instrument medyczny. Jest to niewłaściwa wymiana dla wspornika lub łącznika, gdzie wyższa wytrzymałość standardowego Gr5 jest kluczowa, a dodatkowa wytrzymałość nie ma nabywcy.

Odczytanie tytułu tej strony w kontekście własnej specyfikacji

Tytuł tej strony wymienia F136 wraz z Gr2, Gr4 i Gr5. Blok specyfikacji poniżej wymienia B348 i AMS 4928, a blok gatunków wymienia Gr5, Ti-6Al-4V i Ti-6Al-4V ELI. Te trzy stwierdzenia nie mogą być jednocześnie prawdziwe, a rozwiązanie jest proste: pręt faktycznie oferowany tutaj to materiał Gr5 i ELI, F136 dotyczy tylko części ELI tego opisu, B348 i AMS 4928 to dokumenty przemysłowe i lotnicze, a Gr2 lub Gr4 musiałyby być zamawiane zgodnie z F67.

Kupujący potrzebujący pręta klasy implantowej powinien zatem zamówić gatunek 23 zgodnie z F136 i poprosić o podanie normy i gatunku w tym samym wierszu na certyfikacie. Kupujący potrzebujący pręta przemysłowego powinien zamówić Gr5 zgodnie z B348 lub AMS 4928 i nie płacić za chemię ELI, której zastosowanie nigdy nie wykorzysta.

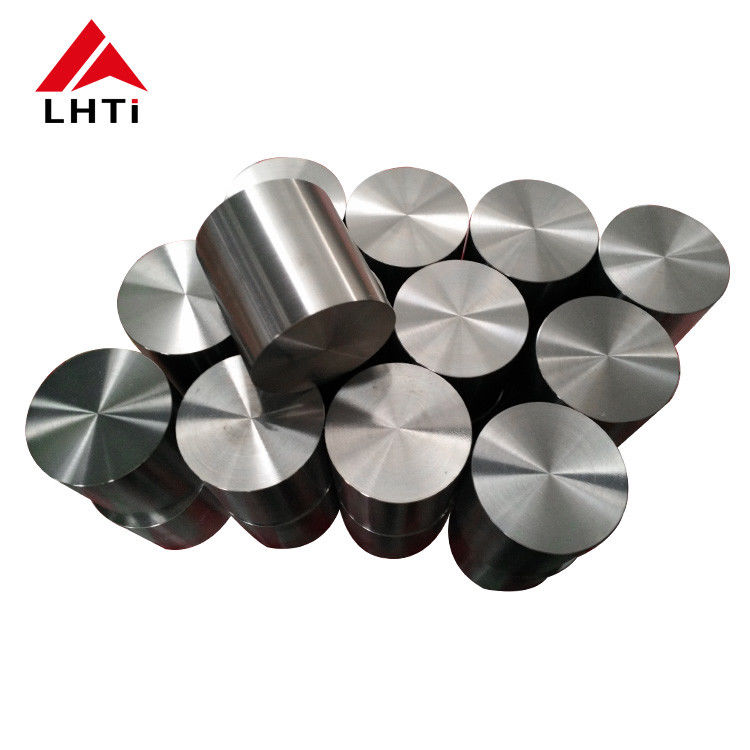

Długość cięcia, tolerancja i zapas na cięcie

Ta strona podaje stałą tolerancję długości plus 20 mm i zapas na cięcie 5 mm na cięcie, z maksymalną długością 6000 mm. Te dwie liczby decydują o tym, ile sztuk wyjdzie z pręta i czy ostatnia jest użyteczna. Jeśli rysunek wymaga dziesięciu sztuk po 500 mm z pręta 6000 mm, arytmetyka to dziesięć sztuk plus dziewięć cięć, a nie dziesięć cięć, a straty na piłowaniu muszą być uwzględnione w cenie.

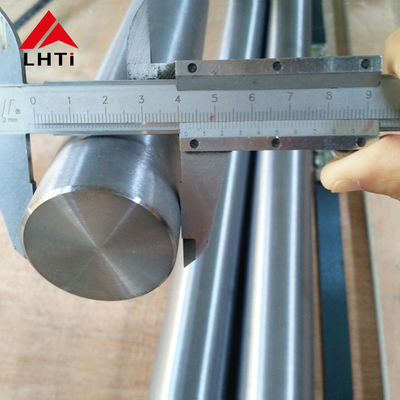

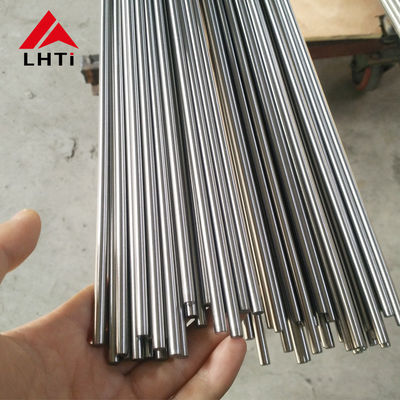

Średnica zasługuje na takie samo traktowanie. Polerowanie usuwa materiał, więc wykończona średnica jest tą, którą należy zamówić, a pręt zamówiony nominalnie z tolerancją komercyjną może dotrzeć poniżej rozmiaru po wykończeniu. W przypadku małych średnic poniżej 3 mm możliwości młyna są podawane jako 1,0 mm i więcej, a nie zakres zapasów od 3 do 350 mm, więc bardzo mały pręt jest zamówieniem specjalnym, nawet jeśli wygląda na to, że mieści się w liście.

Uwagi dotyczące zamawiania

Podaj normę i gatunek razem, średnicę z jej klasą tolerancji, długość z jej tolerancją i zapasem na cięcie, stan, powierzchnię i certyfikat. W przypadku zastosowania w implantach dodaj ścieżkę ISO 5832-3 i poproś o podanie wartości pierwiastków międzywęzłowych na certyfikacie zamiast oświadczenia o zgodności, ponieważ tlen i żelazo to liczby decydujące o tym, czy pręt jest ELI.

Blok atrybutów na tej stronie nadal opisuje materiał jako czysty tytan. Nie jest tak: Gr5 i jego wariant ELI to stopy tytanu z aluminium i wanadem, a blok jest domyślnym szablonem. Tabele chemii i rozciągania wydrukowane dalej w dół są wiarygodnymi danymi, a gatunek na certyfikacie młyna jest tym, z czego faktycznie będzie wykonana gotowa część.
