Flanca titanowa z nitkami do połączeń z głowicą studni

Flanca titanowa z nitkami do połączeń z głowicą studni

Wybór płaszczyzny z przędzą ma jeden powód: umożliwia ona otwarcie przewodu bez spawania i bez pozwolenia na gorącą pracę.bo nić, twarz i klasa ciśnienia muszą być zgodne, zanim połączenie będzie trwać.i jeżeli brzmienie tytułu wiertarki zmienia przepisy.

Dwa rodzaje na jednej stronie: szyja z przędzy i długa szyja spawana

Blok atrybutów na tej stronie określa typ jako płaszczyznę z nićami, a twarz uszczelniającą jako RF. Opis powyżej specyfikacji mówi o długich płaszczyznach szyjnych, wykonanych na zamówienie,Są to dwa różne produkty, a kupujący, który czyta tylko połowę strony, może zamówić niewłaściwy.

Różnica jest strukturalna, a nie kosmetyczna. Flanca z nićmi ma wyciągniętą dziurę i nie ma węzła, więc uszczelnia nić uszczelniaczem i nie przewozi spawania.długim, spinalnym węzłem i jest spawany do rury, więc uszczelnia uszczelnienie i jego wartość zależy od spawania.A na rysunku powinno być napisane, który z nich jest pożądany..

Zaangażowanie wątków decyduje o ocenie

Węzeł NPT jest skurczowy o średnicy 1 do 16, a połączenie powstaje poprzez ingerencję pomiędzy wierzchołkami i korzeniami, gdy rury są wprowadzane.Pięć do sześciu pełnych nitek zaangażowania jest praktycznym celem dla dźwięku łącza na tytanie; mniejsza liczba nitek oznacza, że obciążenie znajduje się na zbyt niewielu zakrętach, a miękki stop ulegnie przed rurą.

Złącza nawiane są również ograniczone ścianą rury, a nie brzytwą.i zespół jest oceniany przez słabszą częśćTytanium pogarsza sytuację w jednym kierunku, a poprawia w innym: stopienie jest odporne na chlorek, który mógłby wytrącić nitkę stalową, ale łatwo się rozprasza,Tak więc sucha nitka titanowo-tytanowa może złapać pierwszy makijaż i nigdy nie rozpadnie się ponownie.

RF jest rozsądnym domyślnym rozwiązaniem, ponieważ uszczelka znajduje się w obrębie koła śruby, a nitka uszczelnia.a rowkę złącza pierścieniowego nie można wyciąć na płaszczyznę z nićmi o tej samej grubości bez sprawdzenia pozostałej ściany, dlatego RTJ plus z przędza należy traktować raczej jako specjalny wzór niż jako opcję katalogu.

Służba w studni nie jest B16.5

Nazwa mówi Wellhead, a to słowo przenosi produkt do innej rodziny standardów.z klasami ciśnienia od 2000 do 20000 psi, powierzchni złączy pierścieniowych i klasa temperatury, którą należy zadeklarować.

Obydwa dokumenty nie zgadzają się również co do temperatury. W bloku specyfikacji na tej stronie wymieniono zakres pracy od -60 do 250 C, który nadaje się do brzytki rurowej B16.5,podczas gdy zespół głowicy studni jest zwykle kwalifikowany w węższym zakresie, a następnie obniżony do rzeczywistej eksploatacjiFlanka zamówiona do głowicy studni powinna zatem być notowana w stosunku do normy wyposażenia i warunków eksploatacji, a nie w stosunku do linii temperatury katalogu.

Który standard może potwierdzić co?

Norma ASME B16.5 obejmuje kołnierze z nićmi od NPS 1/2 do NPS 24 i wymaga kształtowania lub płyty, dlatego nie można certyfikować odlewanego ciała.To ma tu znaczenie, ponieważ pole techniki na tej stronie czyta podrobione odlewy, co nie jest procesem; titanowa flanszka jest albo kuwaniem do ASTM B381 lub odlewem do ASTM B367, a certyfikat powie, które.

Numery DIN w opisie muszą być również odczytywane. DIN 2630 do 2633 są brzyndami szyi spawalniczej dla PN6 do PN40, dlatego nie mogą one opisywać brzyndów z nitką; brzyndów z nitką DIN jest DIN 2566,który znajduje się na poziomie PN10Wykaz obu rodzin w jednym polu standardowym jest powszechny na stronach dostawców i jest nieszkodliwy jako lista możliwości, ale nie jest to specyfikacja dla żadnego pojedynczego elementu.

Uwaga do zamówienia

W pierwszej kolejności należy podać formularz połączenia, następnie rodzaj i rozmiar nitki, powierzchnię, klasę ciśnienia i standard.NPT i BSPP mają różne formy nici i różne metody uszczelniania, a BSPP z obudową z klapą nie przyjmie sutka NPT nawet jeśli nominalny rozmiar pasuje.

Pola wielkości na tej stronie nie zgadzają się w sposób, który warto rozwiązać przed zamówieniem.Więc te dwie połowy opisują różne zakresy; wartość DN 2000 byłaby bliska NPS 80 i należała do wytworzonego lub specjalnego wzoru.

Ciśnienie jest zapisywane na kartce w dwóch systemach, klasy 150 do 2500 i PN6 do PN64, z notą od 0,6 do 32 MPa w innych miejscach.który jest znacznie wyższy niż PN64 i znajduje się poza B16.5 zakres klas dla większości rozmiarów. Podaj jeden system, a jeśli linia jest linią DIN, podaj numer PN zamiast liczby megapascal.

Wreszcie, stopień. Blok atrybutów oferuje Gr1, Gr2, Gr5, Gr7 i Gr12, opis zawiera listę Gr1 i Gr2, a linia stopnia dodaje Gr4.Gr1 i Gr2 są rozsądnym domyślnym rozwiązaniem dla kołnierza z nićami, ponieważ wyciągnięte otwory w miękkiej klasie CP cięcia czysto i nie pracują twardnie tak szybko, jak Gr5Gr7 jest wyborem, gdy linia przewozi chlorydy i nitka będzie mokra, a Gr5 powinien być zarezerwowany dla przypadków, w których sam korpus flanszy jest częścią konstrukcyjną zespołu.

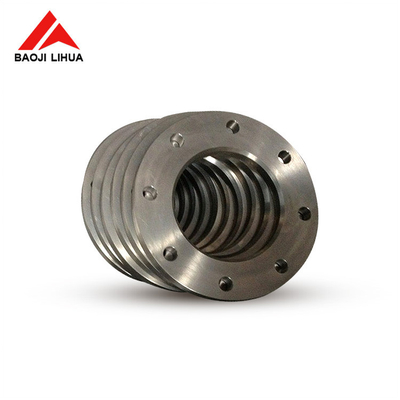

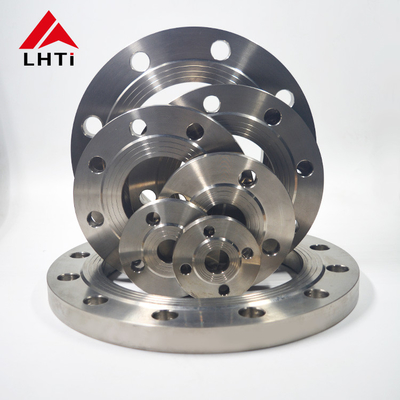

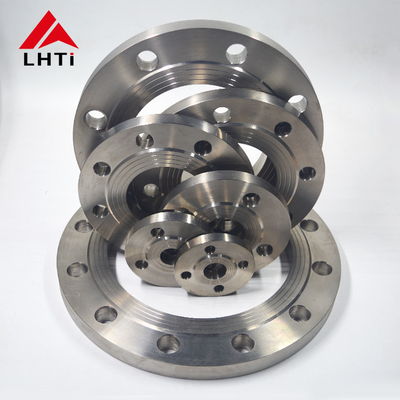

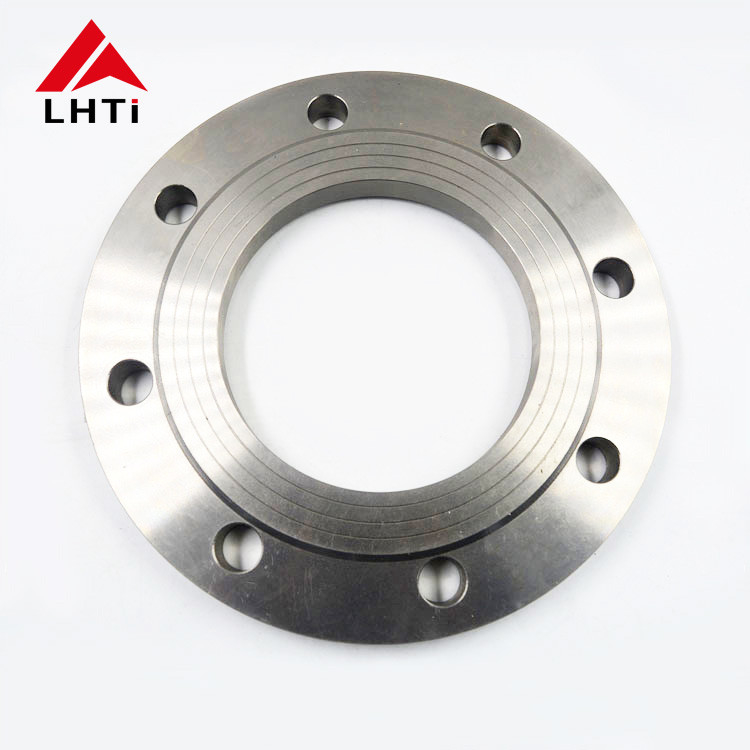

Obrazy produktów
