Kołnierz zaślepiający tytanowy klasy 150 i PN160

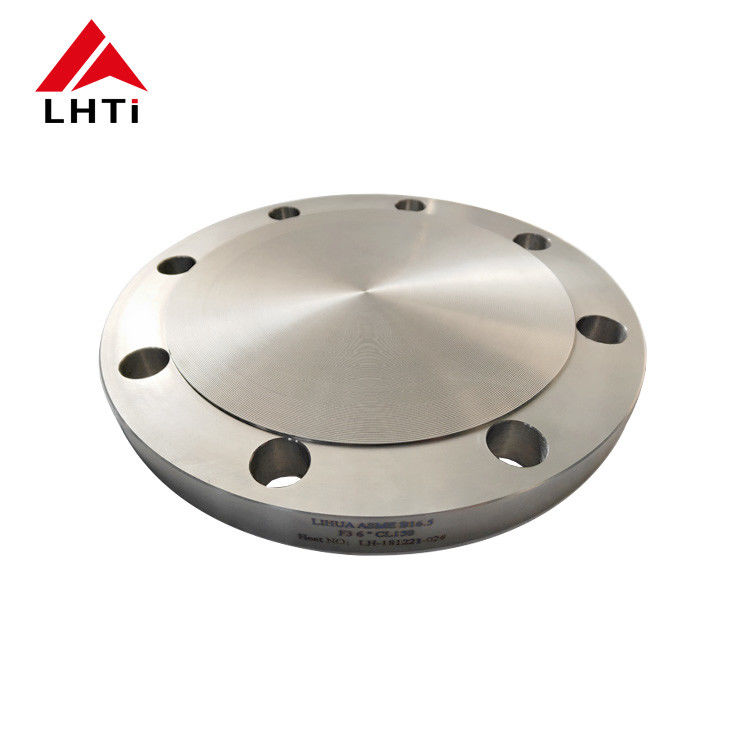

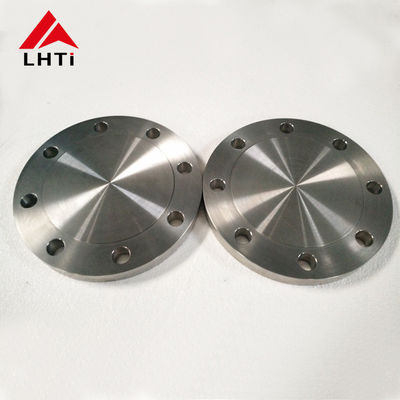

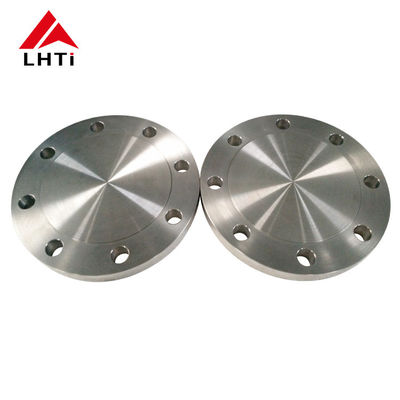

Kołnierz ślepy to część, która zamienia koniec rury w zamknięty zbiornik, więc jest to jedyny kołnierz w połączeniu, który przenosi pełne ciśnienie przez lity dysk bez otworu, aby je złagodzić. Dlatego grubość i klasa mają większe znaczenie niż wykończenie, i dlatego stronę, która wymienia dwa niepowiązane systemy ciśnieniowe w jednym tytule, należy przeczytać przed wyceną.

Tytuł tej strony umieszcza Klasę 150 i PN160 obok siebie. To nie są dwie nazwy jednego ratingu. Klasa 150 w ASME B16.5 jest bliska PN20, podczas gdy PN160 w systemie EN jest bliska Klasie 900. Pojedynczy korpus ślepy nie może być ani tym, ani tym, a kupujący, który zamawia na podstawie tytułu bez wyboru jednego, otrzyma to, co młyn zdecyduje się wyprodukować.

Różnica nie jest zaokrągleniem. Kołnierz ślepy klasy 150 to stosunkowo cienki dysk z niskim obciążeniem śrubowym, podczas gdy kołnierz ślepy PN160 to ciężki odkuwka z głębokim piastem i znacznie większym okręgiem śrubowym. Te dwa nie są wymienne na powierzchni kołnierza, a uszczelka, która pasuje do jednego, nie będzie pasować do drugiego, ponieważ wysokość podniesionej powierzchni i okrąg śrubowy się różnią.

Powyższa tabela jest przewodnikiem do czytania dwóch systemów razem, a nie tabelą konwersji. Równe ciśnienie w otoczeniu nie sprawia, że dwa kołnierze są wymienne, ponieważ wzór śrub, wymiary powierzchni i uszczelka są ustalane przez normę, a nie przez rating barowy. Gdy linia jest zaprojektowana według DIN PN, zamówić ślepy według tego PN i jego wymiarów powierzchni EN.

Opis na tej stronie zaczyna się od nazwania produktu tytanowym kołnierzem SO, a następnie wyjaśnia, że jest to rodzaj kołnierza ślepego używanego do uszczelniania systemu rurowego. Są to dwie różne rzeczy. Kołnierz nakładany ma otwór, nasuwa się na rurę i jest spawany po obu stronach; kołnierz ślepy nie ma wcale otworu i jest przykręcany do końca.

Błąd nie jest niegroźny, ponieważ te dwa elementy przenoszą różne obciążenia. Kołnierz nakładany opiera się na dwóch spawach pachwinowych i jest najsłabszą z powszechnych form kołnierzy pod względem zmęczenia; kołnierz ślepy opiera się na grubości dysku i wstępnym obciążeniu śrubowym. Kupujący, który przekaże ten opis do warsztatu mechanicznego, może otrzymać kołnierz z otworem, który niczego nie zamknie.

Dysk kołnierza ślepego widzi pełne ciśnienie na całym otworze, a jego grubość rośnie z kwadratem niepodpartej średnicy i z pierwiastkiem kwadratowym z ciśnienia. Musi również przenosić obciążenie uszczelnienia uszczelki, które jest nakładane przez śruby wokół krawędzi i zgina dysk na krawędzi. Dlatego kołnierz ślepy jest zazwyczaj najcięższym pojedynczym kołnierzem na linii.

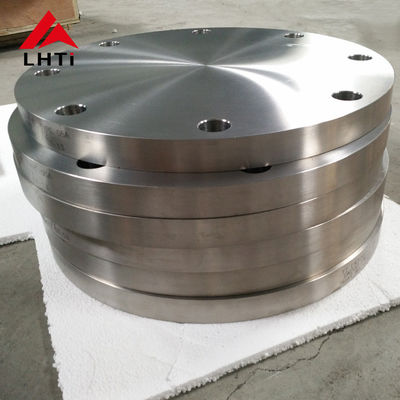

W przypadku tytanu pokazuje się to w obsłudze tyle samo, co w wytrzymałości. Kołnierz ślepy CP Gr2 o dużej średnicy jest gruby, lekki i wystarczająco sztywny, aby był niezręczny do podnoszenia ręcznego, a otwory na śruby są najczęściej uszkadzane w transporcie, ponieważ powierzchnia kołnierza tytanowego wgniata się łatwiej niż stalowa, a zadziorny otwór zmienia wstępne obciążenie śrubowe.

Pole połączenia na tej stronie czyta spawanie. Kołnierz ślepy nie jest do niczego spawany; jest przykręcany do kołnierza dopasowanego z uszczelką między powierzchniami. Spawany jest kołnierz dopasowany lub koniec rury, który go przenosi. Jedynym spawanym kołnierzem jest zaślepka spawana, która jest innym produktem bez żadnego połączenia śrubowego.

To rozróżnienie ma znaczenie dla certyfikatu, ponieważ połączenie śrubowe nie ma procedury spawania ani kwalifikacji spawacza, podczas gdy koniec spawany ma. Jeśli wymagane jest zamknięcie, które zostanie odcięte i ponownie spawane podczas remontu, przedmiotem jest zaślepka lub łopatka, a nie kołnierz ślepy.

Pole procesu oferuje odlewanie, kucie i obróbkę skrawaniem, jakby były wymienne. Nie są, gdy cytowane jest ASME B16.5: ta norma wymaga produktu kutego lub płytowego, więc odlew nie może być do niego certyfikowany. Odlewy tytanowe należą do ASTM B367, a odkuwki tytanowe do ASTM B381, a certyfikat powinien wymieniać ten, który ma zastosowanie.

Pole certyfikatu wymienia ISO, CE i API razem. Są to zatwierdzenia systemowe i produktowe posiadane przez zakład, a nie dowód dotyczący konkretnego wsadu materiału. W przypadku części ciśnieniowej należy poprosić o raport z badań materiałowych zgodnie z EN 10204 3.1, z numerem wsadu, składem chemicznym i wynikami mechanicznymi na tym samym arkuszu co oznaczenie kołnierza.

Rozmiar jest zapisany jako niestandardowy, więc zamówienie musi zawierać numer. Dla kołnierza ślepego B16.5 zakres wynosi od NPS 1/2 do NPS 24; większe rozmiary przechodzą do serii A lub B B16.47, które mają własne okręgi śrubowe i tabele grubości. Podaj NPS lub DN, klasę lub PN, powierzchnię, typ uszczelki i gatunek, a każdy rozmiar bez tych pięciu elementów traktuj jako niewyceniony.

Gatunek nie jest w ogóle podany na stronie. Gr2 jest domyślny dla kołnierza ślepego, ponieważ dobrze się kuje i ma wystarczającą plastyczność, aby uszczelnić uszczelkę bez pękania przy otworach na śruby; Gr7 jest wyborem, gdy strona downstream widzi chlorki; Gr5 jest używany, gdy dysk jest cienki, a ciśnienie wysokie. Gr1 jest zbyt miękki dla połączenia śrubowego o dużej średnicy, ponieważ obciążenie śrubowe zdeformuje powierzchnię.
