| Nazwa marki: | LH-Ti |
| Numer modelu: | LH-BL |
| MOQ: | 1 sztukę |
| Cena: | US dollar $30/pc--US dollar $80/pc |
| Warunki płatności: | Akredytywa, T/T, Western Union |
| Zdolność do zaopatrzenia: | 5000 sztuk miesięcznie |
PN10 Tytanowa flanka szyjkowa i flanka płytkowa
PN10 jest najmniejszą klasyfikacją, która nadal pojawia się na większości zapytaniach o titanowe kołnierze, a także jest to najczęściej cytowana klasyfikacja z niewłaściwym standardem.Ta strona obejmuje szyję spawalniczą i płytkę płytkową w PN10, wyjaśnia, co ustala PN10 i co pozostawia na rysunku, oraz oddziela części specyfikacji poniżej, które można zweryfikować, od części będących tekstem szablonu.
Co PN10 naprawia, a co pozostawia otwarte
PN10 jest oznaczeniem ciśnienia nominalnego: dziesięć barów w warunkach odniesienia normy, nie jest ciśnieniem przeciwciśnieniowym ani numerem klasy.liczba śrub i grubość dla każdego DN w standardzie, który go posiada. Nie ustala harmonogramu rury, otworu, wykończenia powierzchni lub materiału.ponieważ PN10 z jednego systemu i 10K lub klasa 150 z innego są różnymi wiercenia.
| System na tej stronie | Sposób sporządzania ratingu | Gdzie siedzi PN10 | Co się nie spiknie | Uwaga dotycząca tytanu |
|---|---|---|---|---|
| EN 1092-1 | PN 2,5 do PN 40 | PN10 to standardowy krok, DN 10 do DN 600 | Krąg śruby klasy 150 przy równej DN | Cienkie kołnierze, zniekształcenie zegarka |
| ASME B16.5 | Klasy 150-2500 | Żadnych kroków PN, klasa 150 to około PN20 | Flanca wiertna PN10 | Klasa 150 jest grubsza niż PN10 przy równym DN |
| JIS B2220 | 5K, 10K, 16K, 20K | 10K jest najbliższym sąsiadem PN10 | EN 1092-1 PN10 Koło śrubowe | Liczba bultów różni się w kilku rozmiarach |
| DIN 2631 | Koło spawalnicze PN10 | Szyi spawania PN10 w serii DIN | DIN 2627 PN16 lub 2628 PN25 | Strona zawiera tylko 2627-2628 |
| GB/T 9116 | PN 0,6 do PN 4,0 MPa | PN10 nie jest objęty niniejszą częścią | Usługa PN10 | Użyj wyższej części serii PN |
Zasadą praktyczną jest to, że płaszcz PN10 musi być zamówiony według jednego standardu według nazwy.Jeśli kupujący pisze tylko PN10, dostawca wybiera, a wybór będzie taki, jaki jest w magazynie.Dla tytanu ten błąd jest kosztowny., ponieważ część jest obróbkowana na zamówienie i nie może być ponownie wiercona bez utraty powierzchni.
Płytkowa flanszka lub szyja spawana w PN10
Przy PN10 obciążenie ciśnieniowe jest niewielkie, więc wybór pomiędzy płytką obwodnicą a szyją spawalniczą nie jest w rzeczywistości kwestią wytrzymałości.Pozostałe maszyny i aparatura, z wyłączeniem tych objętych pozycją 8528Na szyi złącza dodaje się zagęszczony węzeł, który odsuwa złącze od powierzchni brzytki i rozprowadza moment zginania rury w węzeł.Na niskiego ciśnienia linii wodnej płytki flans jest tańszy i doskonale odpowiedniNa linii z wibracjami, cyklem cieplnym lub pompą w pobliżu, węzeł utrzymuje płaską powierzchnię.
Tytanium zmienia ekonomię tego wyboru. Płytka jest dostępna w ograniczonych grubościach, a gruba płytka PN10 na dużym DN może być wycięta z kształtowanego pierścienia,co eliminuje przewagę kosztowąPowyżej około 300 DN szyja spawania jest często tańszą drogą, ponieważ walcowanie pierścieniowe jest bliższe gotowemu kształtowi niż płyta pustka.
Kiedy rozmiar jest dostosowany
Ta strona oferuje dostosowane wymiary obok standardowych rozmiarów, i to jest miejsce, gdzie większość ryzyka siedzi.i rysunek, który daje średnicę i grubość, ale nie koło śruby nie jest porządkowanePoniższa tabela zawiera wykaz, co musi być na rysunku, aby bez założeń można było cytować titanową kołnierz.
| Pozycja na rysunku | Co powiedzieć? | Jeśli brakuje | Sprawdzone przez: | Typowa pułapka |
|---|---|---|---|---|
| Standardy i ratingi | EN 1092-1 PN10 lub DIN 2631 | Dostawca wybiera klasę 150 | Rysunek i świadectwo | Klasa mieszania i PN |
| Krąg i otwory śruby | PCD, liczba otworów, średnica otworu | Flanka się nie zaciska. | Wzór lub CMM | Ten sam DN, inny PCD |
| Twarz i wykończenie | RF, 125 do 250 Ra lub FF | Ściskacz nie uszczelnia | Miernik grubości | Wycieki z polerowanej twarzy |
| Gęstość płyty lub węzła | Gęstość gotowa, niewykorzystana | Szczotka cienkiej płyty | Mikrometr | Wielkość zapasów po oczyszczeniu |
| Węzeł i węzeł | Wykop do rur OD i harmonogram | Krok do spawania | Wskaźnik wiertniczy | Zmiana harmonogramu w trakcie zamówienia |
Po drugie, jeśli chodzi o dostosowanie, certyfikat materiału musi być zgodny z przeglądem rysunku.Klasa i numer ciepła na raporcie nadal należą do starej rewizjiTrzymaj list z rewizją na zamówieniu, nie tylko na pliku rysunkowym.
Czytanie bloku specyfikacji na tej stronie
Niektóre stwierdzenia w powyższym bloku nie mogą być wszystkie prawdziwe, a rozstrzygnięcie ma znaczenie przed złożeniem zamówienia.5, który nie istnieje: B16.5 jest standardem wymiarowym ASME, podczas gdy dokument kucia tytanu jest ASTM B381 a dokument odlewu jest ASTM B367.5. W tym samym wierszu wymieniono w DIN 2627 i 2628, które są brzyndami zwojowymi szyi spawalniczej PN16 i PN25 do PN40, więc żadne z nich nie może opisać brzyndów PN10 wymienionych w tytule;szyi spawania PN10 w tej serii jest DIN 2631.
Rzęd ciśnienia wynosi od 150# do 2500# oraz od PN6 do PN64, co jest zakresem szablonu obejmującym cały warsztat, a nie tę część.oba oznaczenia różnią się o ponad dziesięciokrotny współczynnik pojemnościWiększe wartości, takie jak 32 MPa, nie pojawiają się nigdzie w danych źródłowych tej strony, dlatego nie należy ich przypuszczać z tytułu.podczas gdy poniższe tabele chemiczne i rozciągające obejmują Gr1, Gr2, Gr5, Gr7 i Gr12 tylko; bryczka Gr9 potrzebowałaby własnej tabeli i własnego raportu.
Warto zaznaczyć dwa mniejsze elementy: wiersz wielkości daje NPS 1/2 do NPS 24 a następnie DN 10 do DN 2000, ale NPS 24 to DN 600, więc oba zakresy opisują różne produkty.I powierzchnia jest opisana jako polerowana: powierzchnia siedzenia uszczelnienia określa się poprzez szorstkość, zazwyczaj 125-250 Ra dla podniesionej powierzchni,i wypolerowana twarz jest zbyt gładka dla większości uszczelnienia arkusza, ponieważ uszczelnienie może być wytrącane pod obciążeniem śrubą.
Uwaga do zamówienia
Napisz standard z uprawnieniem, DN z harmonogramem rury, typ twarzy z jego szorstkość, koło śruby z liczbą otworów i średnicą, stopień z poziomem raportu,i przegląd rysunku, jeśli rozmiar jest dostosowany. poproś o UT i raport EN 10204 3.1 na temat zamówienia zakupu, zamiast polegać na wierszu kontroli,i poprosić o numer ciepła być stemplowane lub oznakowane tak, że kołnierz może być śledzony z powrotem do kłamstwa.

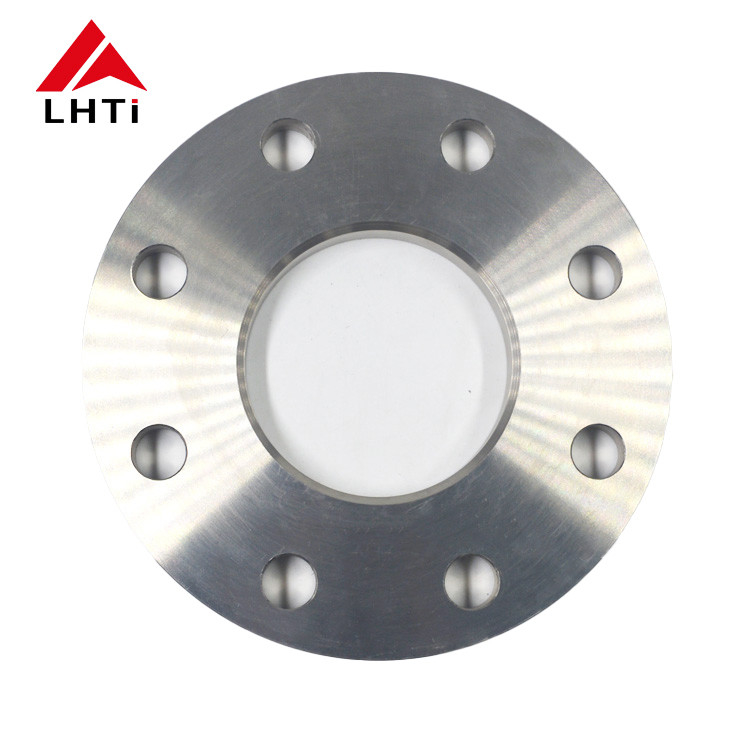

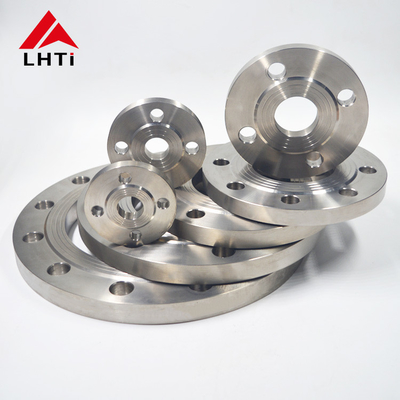

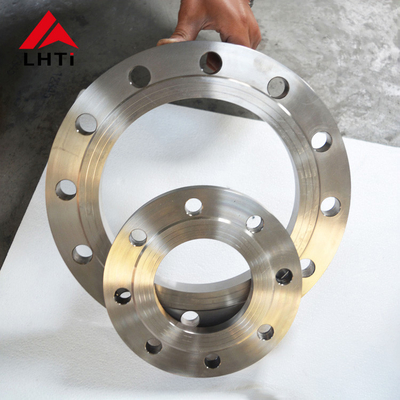

Obrazy produktów
