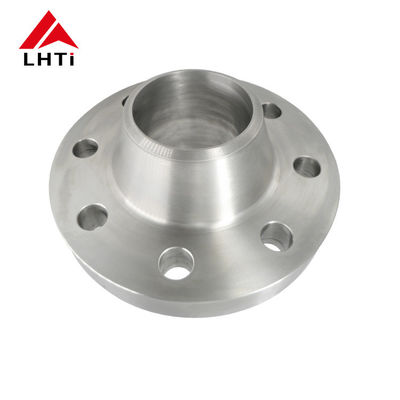

Wysokociśnieniowy kołnierz WN RF Tytan do powierzchni polerowanej w przemyśle chemicznym

Szczegóły Produktu

Miejsce pochodzenia: Baoji, Chiny

Nazwa handlowa: LIHUA

Orzecznictwo: ISO9001, TUV etc.

Numer modelu: LH-WN

Warunki płatności i wysyłki

Minimalne zamówienie: 5 sztuk

Cena: US dollar $25/pc--US dollar $85/pc

Szczegóły pakowania: Owinięty pianką zawartą w pudełku ze sklejki na eksport

Czas dostawy: 3-15 dni roboczych

Zasady płatności: L/C, T/T, Western Union

Możliwość Supply: 5000 SZT NA MIESIĄC

Uzyskaj najlepszą cenę
Atrakcja:

spawać kołnierze rur szyjnych

,

kołnierz rf wn;

Nazwa produktu:
Kołnierz tytanowy WN
Standard:
ASME B16.5
Materiał:
gr1, gr2, gr5, gr7, gr12
Aplikacja:
Przemysł chemiczny
Powierzchnia uszczelniająca:
RF, FF, TG, RJ itp.
Rozmiar:
NPS 1/2 - NPS 24 (DN 10 - 2000)
Nacisk:
150#-2500#
Powierzchnia:
Błyszczący
Technika:
Kute i obrabiane CNC
Kontrola:
Badanie ultradźwiękowe i raport z badań materiałowych EN10204.3.1
Nazwa produktu:
Kołnierz tytanowy WN
Standard:
ASME B16.5
Materiał:
gr1, gr2, gr5, gr7, gr12
Aplikacja:
Przemysł chemiczny
Powierzchnia uszczelniająca:
RF, FF, TG, RJ itp.
Rozmiar:
NPS 1/2 - NPS 24 (DN 10 - 2000)
Nacisk:
150#-2500#
Powierzchnia:
Błyszczący
Technika:
Kute i obrabiane CNC
Kontrola:
Badanie ultradźwiękowe i raport z badań materiałowych EN10204.3.1
Wysokociśnieniowy kołnierz WN RF Tytan do powierzchni polerowanej w przemyśle chemicznym

Kołnierz tytanowy do zgrzewania pod wysokim ciśnieniem Kołnierz WN dla przemysłu chemicznego



1. Nasza firma



Jako wiodący producent wyrobów tytanowych od ponad 16 lat eksportujemy kołnierze tytanowe do wielu krajów, m.in. do Włoch, Rosji, Turcji, Chile itp. Jakość naszych produktów jest powszechnie uznawana.Powinieneś więc mieć zaufanie do naszej firmy.



2. Informacje o produkcie tytanowego kołnierza spawanego



Materiał:Gr1, Gr2, Gr5, Gr7, Gr12

Standard:ANSI B16.5, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628

Rozmiar:1/2"~ 30"NB, NPS 1/2 - NPS 24 (DN 10 - 2000) .

Klasa ciśnienia: PN0.25~32Mpa/(DIN) PN6,PN10,PN16,PN25 przez PN250/150LB, 250LB,300LB, 400LB,500LB, 600LB,900LB, 1500LB,2500LB.

Powierzchnia uszczelniająca:RF, FF, TG, RJ itp.

Technika:Froged i obrabiane CNC

Zalety:

  • Długa żywotność
  • odporny na korozję
  • Wysoka wytrzymałość i wytrzymałość na rozciąganie
  • Pełny zestaw testów
  • Nasze formy do kołnierzy są bardzo kompletne, dzięki czemu możemy produkować kołnierze we wszystkich standardach, w tym EN1092-1, ASME B16.5, DIN i BS itp.



3.Specyfikacja kołnierza z kołnierzem spawanym z tytanu



Specyfikacja kołnierza spawanego z tytanu klasy 150



Kołnierz spawalniczy klasy 150 z tytanu
Nie m.Rura
Rozmiar
Średnica kołnierza Kołnierz gruby Średnica piastyW bazie Uniesiona twarz Dia. Średnica piastyw punkcie spawania Nie.
z
Dziury
śr.
z
Śruby
śr.Z
Okrąg śrub
Nudziarz
śr.
Długość
Przez Hub
1/2 3-1/2 7/16 1-3/16 1-3/8 0,84 4 1/2 2-3/8 0,62 1-7/8
3/4 3-7/8 1/2 1-1/2 1-11/16 1,05 4 1/2 2-3/4 0,82 2-1/16
1 4-1/4 9/16 1-15/16 2 1,32 4 1/2 3-1/8 1,05 2-3/16
1-1/4 4-5/8 5/8 2-5/16 2-1/2 1,66 4 1/2 3-1/2 1,38 2-1/4
1-1/2 5 11/16 2-9/16 2-7/8 1,90 4 1/2 3-7/8 1,61 2-7/16
2 6 3/4 3-1/16 3-5/8 2,38 4 5/8 4-3/4 2,07 2-1/2
2-1/2 7 7/8 3-9/16 4-1/8 2.88 4 5/8 5-1/2 2,47 2-3/4
3 7-1/2 15/16 4-1/4 5 3,50 4 5/8 6 3,07 2-3/4
3-1/2 8-1/2 15/16 4-13/16 5-1/2 4,00 8 5/8 7 3,55 2-13/16
4 9 15/16 5-5/16 6-3/16 4,50 8 5/8 7-1/2 4.03 3
5 10 15/16 6-7/16 7-5/16 5,56 8 3/4 8-1/2 5,05 3-1/2
6 11 1 7-9/16 8-1/2 6,63 8 3/4 9-1/2 6.07 3-1/2
8 13-1/2 1-1/8 9-11/16 10-5/8 8.63 8 3/4 11-3/4 7,98 4
10 16 1-3/16 12 12-3/4 10,75 12 7/8 14-1/4 10.02 4
12 19 1-1/4 14-3/8 15 12,75 12 7/8 17 12.00 4-1/2
14 21 1-3/8 15-3/4 16-1/4 14.00 12 1 18-3/4 13.25 5
16 23-1/2 1-7/16 18 18-1/2 16.00 16 1 21-1/4 15.25 5
18 25 1-9/16 19-7/8 21 18.00 16 1-1/8 22-3/4 17.25 5-1/2
20 27-1/2 1-11/16 22 23 20.00 20 1-1/8 25 19.25 5-11/16
24 32 1-7/8 26-1/8 27-1/4 24.00 20 1-1/4 29-1/2 23.25 6



Specyfikacja dla kołnierza spawanego z tytanu klasy 300



Kołnierz spawalniczy klasy 300 z tytanu
Nie m.Rura
Rozmiar
Średnica kołnierza Kołnierz gruby. Średnica piastyW bazie Uniesiona twarz Dia. Średnica piastyW punkcie spawania Nie.
z
Dziury
śr.
Z
Śruby
śr.Z
Okrąg śrub
Nudziarz
śr.
Długość
Przez Hub
1/2 3-3/4 9/16 1-1/2 1-3/8 0,84 4 2-5/8 1/2 0,62 2-1/16
3/4 4-5/8 5/8 1-7/8 1-11/16 1,05 4 3-1/4 5/8 0,82 2-1/4
1 4-7/8 11/16 2-1/8 2 1,32 4 3-1/2 5/8 1,05 2-7/16
1-1/4 5-1/4 3/4 2-1/2 2-1/2 1,66 4 3-7/8 5/8 1,38 2-9/16
1-1/2 6-1/8 13/16 2-3/4 2-7/8 1,90 4 4-1/2 3/4 1,61 2-11/16
2 6-1/2 7/8 3-5/16 3-5/8 2,38 8 5 5/8 2,07 2-3/4
2-1/2 7-1/2 1 3-15/16 4-1/8 2.88 8 5-7/8 3/4 2,47 3
3 8-1/4 1-1/8 4-5/8 5 3,50 8 6-5/8 3/4 3,07 3-1/8



4. Szczegółowe obrazy kołnierza szyjki spawanej z tytanu

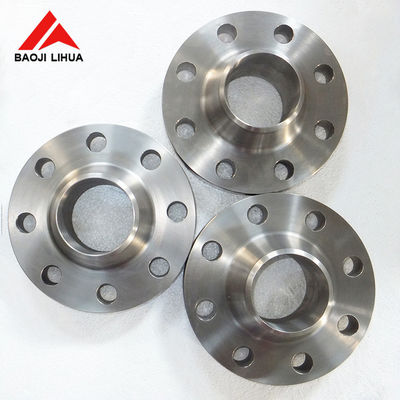

(1) Surowiec z kołnierza szyjki spawanej z tytanu



Wysokociśnieniowy kołnierz WN RF Tytan do powierzchni polerowanej w przemyśle chemicznym 0

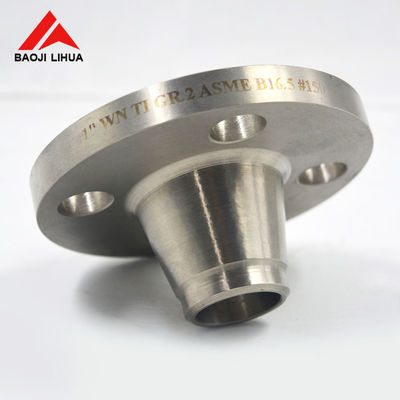

(2) Test kołnierza szyjki spawanej z tytanu



Wysokociśnieniowy kołnierz WN RF Tytan do powierzchni polerowanej w przemyśle chemicznym 1



5. Produkty powiązane z kołnierzem spawanym z tytanu

  • Tytanowy łokieć
  • Tytanowa koszulka
  • Reduktor tytanu
  • Tytanowy koniec końcówki
  • Gniazdo tytanowe

6. Wszystkie testy kołnierza szyjki spawanej z tytanu



Badania wizualne (VT)

Badania ultradźwiękowe (UT)

Badania radiograficzne (RT)

Badanie magnetyczno-proszkowe (MT)

Testy penetracyjne/przenikanie barwnika (PT)

Testowanie prądem wirowym (ET)

Emisja akustyczna (AE)



7. Wymagania dotyczące rozciągania tytanowego kołnierza z szyjką spawaną

Gatunek Wytrzymałość na rozciąganie (min) Wydajność (min) Wydłużenie(%)
ksi M Pa ksi M Pa
1 35 240 20 138 24
2 50 345 40 275 20
5 130 895 120 828 10
7 50 345 40 275 20
12 70 438 50 345 18
